晚上好，同学们！很多园区网把三层网关做在汇聚/核心交换机上，但一台设备故障就会全网中断。
今天带大家用VRRP做网关高可用，并给不同VLAN做负载分担，既可靠又不浪费链路。
今日文章阅读福利：《VRRP实战与最佳实践清单》
扫添加小助理微信，备注【VRRP】，即可获取。
什么是VRRP？

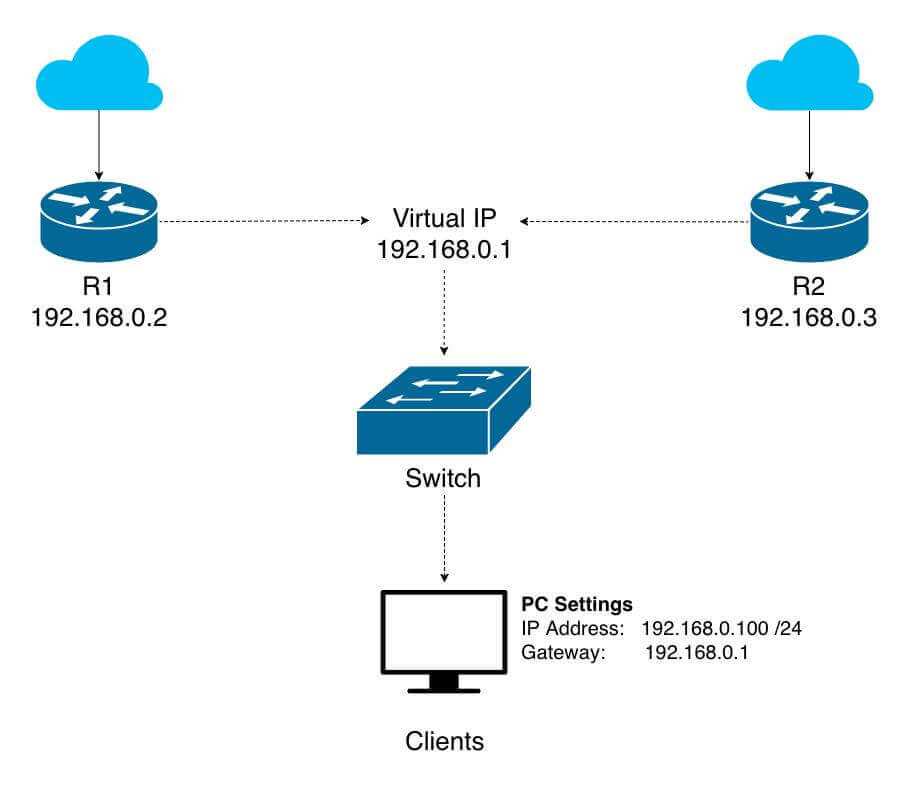

VRRP（Virtual Router Redundancy Protocol，虚拟路由冗余协议）通过“虚拟网关”的方式，让两台设备组成一个“守门人班组”。
一台负责工作（Master），另一台随时待命（Backup）；主守门人倒下，替补立刻顶上，终端几乎无感。
· 关键要点：
o 虚拟IP（VIP）：终端网关指向它
o 优先级：决定谁当Master
o 抢占/延迟：避免抖动与震荡
o 追踪（track）：链路/接口异常时自动降级切换
组网与规划
· 设备：两台S57xx三层交换机（SW1/SW2）
· 业务：VLAN10（办公网）、VLAN20（财务网）
· 策略：VLAN10由SW1主，VLAN20由SW2主，实现跨VLAN负载分担
· 规划：
o VLAN10网段：10.1.10.0/24，VIP10.1.10.254
o VLAN20网段：10.1.20.0/24，VIP10.1.20.254
o SW1在VLAN10优先级120，VLAN20优先级110
o SW2相反
配置步骤（华为VRP）
1)基础三层接口与VLANIF
# SW1
[SW1] vlan 10
[SW1-vlan10] quit
[SW1] vlan 20
[SW1-vlan20] quit
[SW1] interface Vlanif10
[SW1-Vlanif10] ip address 10.1.10.1 255.255.255.0
[SW1-Vlanif10] quit
[SW1] interface Vlanif20
[SW1-Vlanif20] ip address 10.1.20.1 255.255.255.0
[SW1-Vlanif20] quit
# SW2
[SW2] vlan 10
[SW2-vlan10] quit
[SW2] vlan 20
[SW2-vlan20] quit
[SW2] interface Vlanif10
[SW2-Vlanif10] ip address 10.1.10.2 255.255.255.0
[SW2-Vlanif10] quit
[SW2] interface Vlanif20
[SW2-Vlanif20] ip address 10.1.20.2 255.255.255.0
[SW2-Vlanif20] quit
2) VRRP 与负载分担
# SW1：VLAN10 做主，VLAN20 做备
[SW1] interface Vlanif10
[SW1-Vlanif10] vrrp vrid 10 virtual-ip 10.1.10.254
[SW1-Vlanif10] vrrp vrid 10 priority 120
[SW1-Vlanif10] vrrp vrid 10 preempt-mode timer delay 30
[SW1-Vlanif10] vrrp vrid 10 track interface Eth-Trunk1 reduced 30
[SW1-Vlanif10] quit
[SW1] interface Vlanif20
[SW1-Vlanif20] vrrp vrid 20 virtual-ip 10.1.20.254
[SW1-Vlanif20] vrrp vrid 20 priority 110
[SW1-Vlanif20] vrrp vrid 20 preempt-mode timer delay 30
[SW1-Vlanif20] vrrp vrid 20 track interface Eth-Trunk1 reduced 30
[SW1-Vlanif20] quit
# SW2：VLAN20 做主，VLAN10 做备
[SW2] interface Vlanif10
[SW2-Vlanif10] vrrp vrid 10 virtual-ip 10.1.10.254
[SW2-Vlanif10] vrrp vrid 10 priority 110
[SW2-Vlanif10] vrrp vrid 10 preempt-mode timer delay 30
[SW2-Vlanif10] vrrp vrid 10 track interface Eth-Trunk1 reduced 30
[SW2-Vlanif10] quit
[SW2] interface Vlanif20
[SW2-Vlanif20] vrrp vrid 20 virtual-ip 10.1.20.254
[SW2-Vlanif20] vrrp vrid 20 priority 120
[SW2-Vlanif20] vrrp vrid 20 preempt-mode timer delay 30
[SW2-Vlanif20] vrrp vrid 20 track interface Eth-Trunk1 reduced 30
[SW2-Vlanif20] quit
3) 关键参数解释与常见坑
· preempt-mode timer delay 30：恢复后延迟收回主角色，避免抖动
· track interface reduced 30：上联异常时降低优先级 30 触发切换
· 坑点：两端 VRRP 配置中的 virtual-ip 必须一致；用户网关统一指向 VIP
验证与排错
# 查看 VRRP 全局
[SW1] display vrrp brief
[SW2] display vrrp brief
# 查看某 VLANIF 的 VRRP 详细
[SW1] display vrrp interface Vlanif10
[SW2] display vrrp interface Vlanif20
# 故障模拟：关闭 SW1 上联，观察角色切换
[SW1] interface Eth-Trunk1
[SW1-Eth-Trunk1] shutdown
[SW2] display vrrp brief
输出判读要点
· Master/Backup是否按规划分布在不同VLAN
· 切换时间是否在秒级，是否存在频繁震荡
上线与最佳实践
· VRID与VLAN对应命名：VRID=VLANID，便于维护
· 配合MSTP/链路聚合，确保二层稳定，避免错误切主
· 变更窗口内做单向断链演练并记录回退点
