交换机系列更新继续走起，之前咱们聊过不少交换机的干货，今天这篇内容，新手朋友们可得重点关注。
咱们要把交换机的光模块和光接口掰开揉碎了说，每个模块、每个接口是干啥的、有啥用，我都会拆解得明明白白，慢慢给大家讲清楚。
今日文章阅读福利：《网工入门安装包》
扫添加小助理微信，备注【入门】，即可获取。
一、交换机光模块硬核科普
以太网交换机里常用的光模块有四种：SFP（小封装可插拔收发器）、GBIC（千兆以太网接口转换器）、XFP（万兆以太网小封装可插拔收发器）和XENPAK（万兆以太网接口收发器集合封装）。
下面就逐个详细说说。
1. 光纤连接器
光纤连接器由光纤和两端的插头组成，插头包含插针和外围的锁紧结构。根据锁紧方式的不同，主要有FC型、SC型、LC型、ST型和KTRJ型。
FC连接器靠螺纹锁紧，是早期发明、应用最广的光纤活动连接器。
SC是矩形接头，由NTT研发，不用拧螺纹，直接插拔就行。跟FC比起来，它占的空间小，用着更方便，低端以太网设备里经常能见到。
LC是LUCENT开发的迷你版SC连接器，体积更小，现在系统里用得很多，算得上是光纤活动连接器的主流发展方向，低端以太网产品里也很常见。
ST连接器由AT&T开发，用卡口式锁紧，参数和FC、SC差不多，但公司内部用得不算多，一般在多模器件连接或者跟其他厂家设备对接时才用。
KTRJ的插针是塑料的，靠钢针定位，插拔次数多了，接触面容易磨损，长期使用的稳定性不如陶瓷插针连接器。
用光缆传输时，损耗大小和光的波长、光纤类型有关：
850nm波长搭配多模光纤：3.0分贝/公里
1310nm波长搭配多模光纤：1.0分贝/公里
1310nm波长搭配单模光纤：0.4分贝/公里
1550nm波长搭配单模光纤：0.2分贝/公里

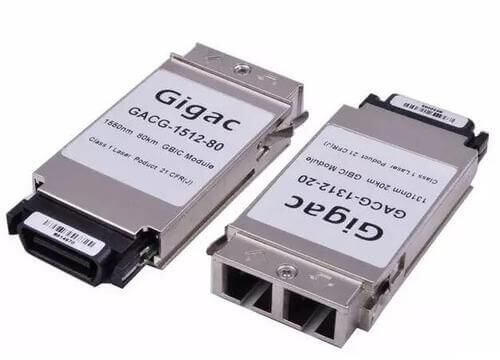

2. GBIC
GBIC是千兆以太网接口转换器的缩写，作用是把千兆位电信号转换成光信号。它设计成可以热插拔，而且是符合国际标准的通用产品。用GBIC接口的千兆交换机，因为换着用方便，在市场上占了不小的份额。
3. SFP
SFP可以理解成GBIC的升级版，体积比GBIC小一半，这样相同的面板上就能多装一倍的端口。
功能上，SFP和GBIC差不多，有些厂商也叫它小型化GBIC。
未来的光模块肯定得支持热插拔——不用断电，模块就能跟设备连上或断开。这样网管人员升级、扩展系统时不用关网络，在线用户不受影响。
热插拔还能简化维护，让网管能根据网络升级需求，规划收发成本、链路距离和网络拓扑，不用整个换系统板。
目前支持热插拔的光模块有GBIC和SFP。SFP和SFF大小差不多，能直接插在电路板上，封装时省空间又省时间，应用范围也广，未来发展可期，说不定能在市场上跟SFF一较高下。
4. SFF
SFF（小封装光模块）用了先进的精密光学和电路集成技术，尺寸只有普通双工SC（1X9）型光纤收发模块的一半。这样一来，同样的空间里能多装一倍的光端口，既提高了端口密度，又降低了每个端口的系统成本。
另外，SFF用的KT-RJ接口和铜线网络的类似，大小跟常见的电脑网络铜线接口一样，这对现在主要用铜缆的网络设备升级到高速光纤网络很友好，能满足带宽猛增的需求。
二、网络连接设备接口类型全解析
1. BNC接口
这是同轴电缆专用接口，用来连接75欧同轴电缆，有收（RX）和发（TX）两个通道，适合传输非平衡信号。
2. 光纤接口
专门用来接光纤线缆的物理接口，常见的有SC、ST、LC、FC这几种。10Base-F连接一般用ST连接器，另一端的FC接口通常接光纤配线架。
FC接口外面有金属套加固，靠螺丝扣固定；ST接口常用在10Base-F，SC接口多见于100Base-FX和GBIC，LC接口则常和SFP搭配使用。

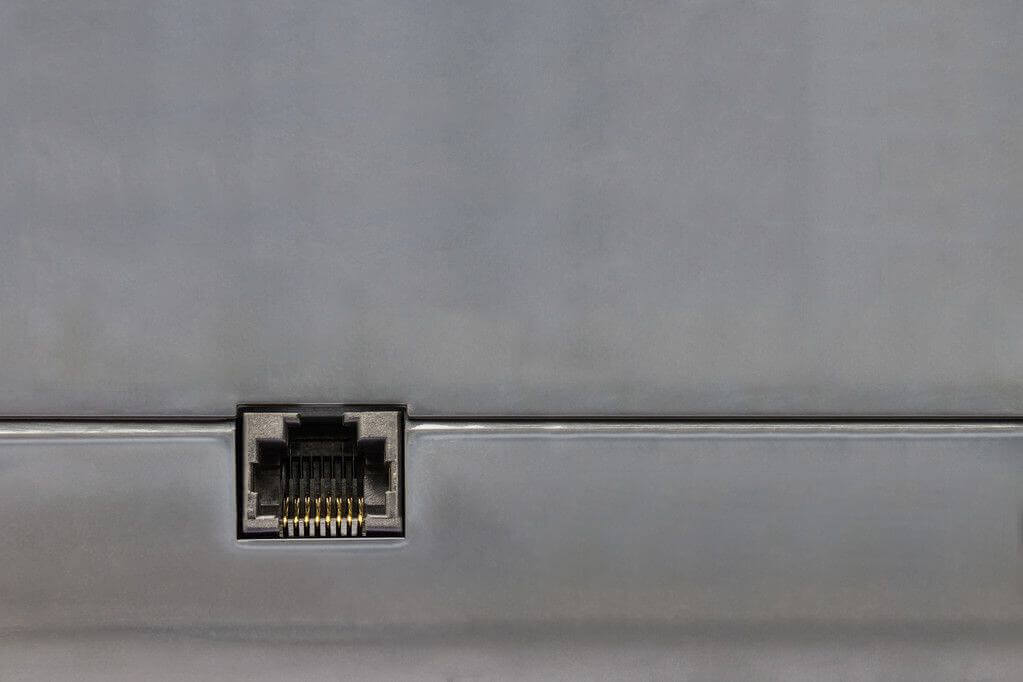

3. RJ-45接口
这是以太网最常用的接口，由IEC（60）603-7标准化，是8针的模块化插头或插孔，接口标准是国际通用的。
4. RS-232接口
也叫EIARS-232-C，是目前很常用的串行通讯接口。
它是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂商和计算机终端厂商一起制定的串行通讯标准，全名叫“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
这个标准规定用25针的DB25连接器，明确了每个针脚的信号功能，还规定了各种信号的电平。
5. RJ-11接口
就是咱们平时插电话线的接口。
它是西部电子公司开发的接插件通用名，外形是6针的。
原名是WExW，这里的x代表“活性”、触点或打线针。比如WE6W有6个触点（编号1到6），WE4W只用4针（最外面的1和6不用），WE2W就用中间两针——也就是电话线接口的用法。
6. AUI接口
专门用来接粗同轴电缆的，早期网卡上有这个接口，用来连集线器、交换机组成网络，现在基本用不上了。
它是15针的“D”型接口，以前在令牌环网或总线型网络里用，通过外接的收发转发器（AUI-to-RJ-45）能连10Base-T以太网。
7. FDDI接口
在成熟的LAN技术里，FDDI传输速率是最高的，有定时令牌协议，支持多种拓扑结构，用光纤当传输介质。
光纤分布式数据接口（FDDI）是美国国家标准化组织（ANSI）制定的光缆传数字信号的协议集，用双环令牌，速率能到100Mbps。
CCDI是FDDI的变种，用双绞铜缆，速率通常100Mbps；FDDI-2是扩展协议，支持语音、视频和数据传输，还有个叫FDDI全双工技术（FFDT）的变种，网络结构和FDDI一样，速率能到200Mbps。
因为光纤容量大、传得远、抗干扰强，FDDI常用在城域网、校园主干网和多建筑物的网络里。
8. Console接口
这是配置交换机用的，所以只有网管型交换机才有。
不过不是所有网管型交换机都带这个接口，因为配置交换机的方法有很多，比如Telnet命令行、Web页面、TFTP等。
另外，不同交换机的Console端口可能不一样，有的就用和Cisco路由器一样的RJ-45型Console接口。
