同VLAN不同网段，能Ping通吗？
01、先看看配置背景和目的

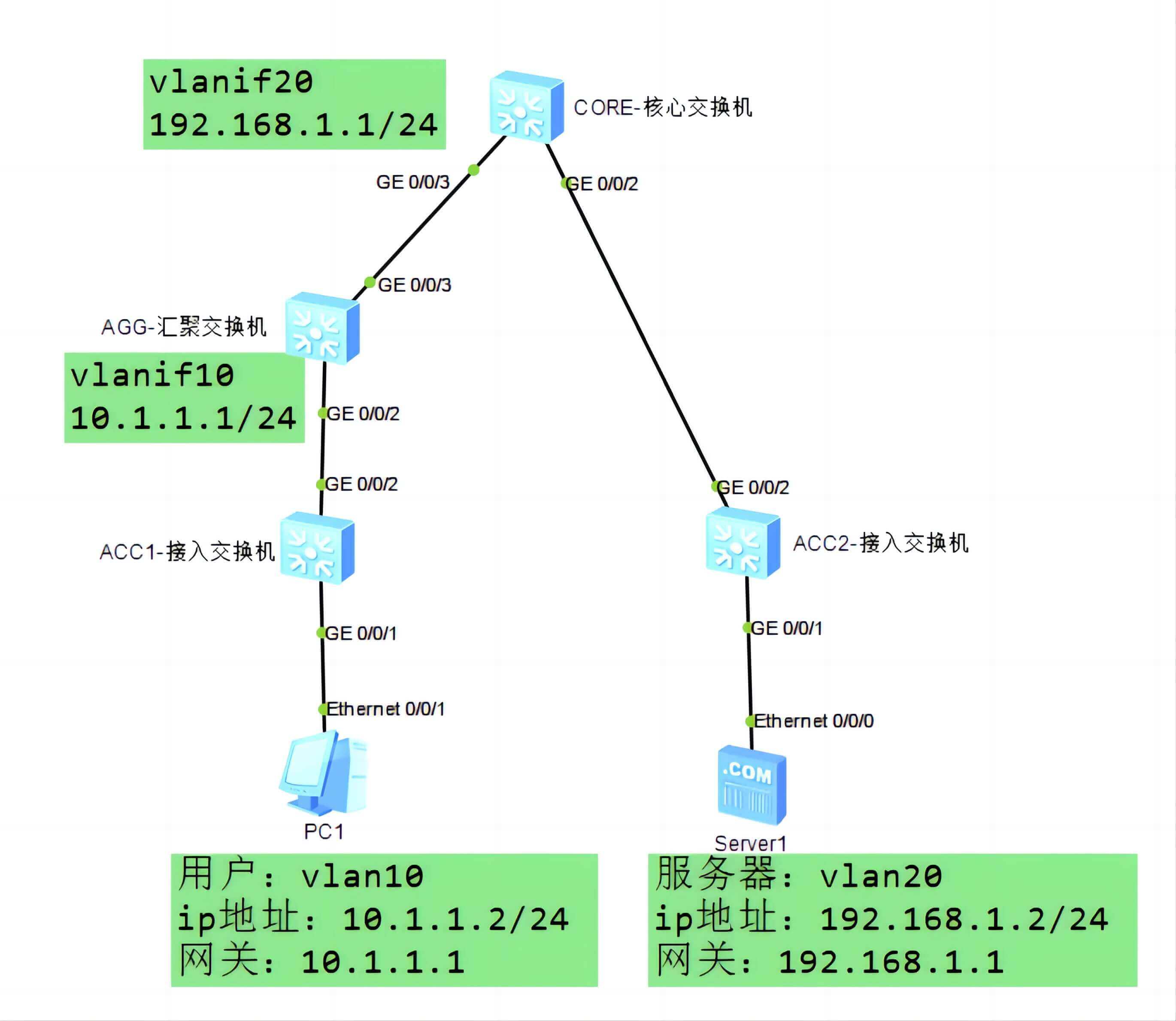

企业里，安全和管理是大事，所以专门给服务器划了个VLAN 20，用户用VLAN 10。这俩VLAN之间隔了接入、汇聚、核心三层交换机——接入是二层的，汇聚和核心是三层的。现在要让用户和服务器能互通，怎么弄？
目标很明确：通过配置交换机，实现不同VLAN间的跨设备通信。
02、配置思路先理清
说白了，就是用静态路由让不同网段认路，步骤大概分这几步：
接入交换机上按接口划分VLAN，先把二层通信的基础打牢；
汇聚交换机（AGG）上建VLANIF10，当用户的网关；核心交换机（CORE）上建VLANIF20，当服务器的网关；
汇聚和核心之间得有路，所以两边都配静态路由：AGG要知道去VLANIF20网段的路，CORE要知道去VLANIF10网段的路。
03、一步步来，配置细节拆解
1.接入交换机ACC1（用户侧）
先改名，方便识别：
<HUAWEI> system-view
[HUAWEI] sysname ACC1
创建VLAN 10，把连接用户的接口划进去：
[ACC1] vlan batch 10
[ACC1] interface gigabitethernet 0/0/1
[ACC1-GigabitEthernet0/0/1] port link-type access // 接用户的口用
access类型
[ACC1-GigabitEthernet0/0/1] port default vlan 10 // 划分到VLAN 10
[ACC1-GigabitEthernet0/0/1] quit
连接汇聚交换机的接口，得让VLAN 10的流量过去，所以用trunk：
[ACC1] interface gigabitethernet 0/0/2
[ACC1-GigabitEthernet0/0/2] port link-type trunk // 接上层用trunk
[ACC1-GigabitEthernet0/0/2] port trunk allow-pass vlan 10 // 只放VLAN 10过去
[ACC1-GigabitEthernet0/0/2] quit
2.接入交换机ACC2（服务器侧）
同理，先改名，创建VLAN 20：
<HUAWEI> system-view
[HUAWEI] sysname ACC2
[ACC2] vlan batch 20
连接服务器的接口划到VLAN 20：
[ACC2] interface gigabitethernet 0/0/1
[ACC2-GigabitEthernet0/0/1] port link-type access
[ACC2-GigabitEthernet0/0/1] port default vlan 20
[ACC2-GigabitEthernet0/0/1] quit
连接核心交换机的接口用trunk，透传VLAN 20：
[ACC2] interface gigabitethernet 0/0/2
[ACC2-GigabitEthernet0/0/2] port link-type trunk
[ACC2-GigabitEthernet0/0/2] port trunk allow-pass vlan 20
[ACC2-GigabitEthernet0/0/2] quit
3.汇聚交换机AGG（用户侧网关）
改名后，创建VLAN 10（用户用）和VLAN 30（跟核心互联用）：
<HUAWEI> system-view
[HUAWEI] sysname AGG
[AGG] vlan batch 10 30
接口配置得跟上：
接ACC1的口，用trunk透传VLAN 10：
[AGG] interface gigabitethernet 0/0/2
[AGG-GigabitEthernet0/0/2] port link-type trunk
[AGG-GigabitEthernet0/0/2] port trunk allow-pass vlan 10
[AGG-GigabitEthernet0/0/2] quit
接核心交换机的口，用trunk透传VLAN 30：
[AGG] interface gigabitethernet 0/0/3
[AGG-GigabitEthernet0/0/3] port link-type trunk
[AGG-GigabitEthernet0/0/3] port trunk allow-pass vlan 30
[AGG-GigabitEthernet0/0/3] quit
接下来是关键——建网关接口：
VLANIF10当用户网关，配IP 10.1.1.1/24：
[AGG] interface vlanif 10
[AGG-Vlanif10] ip address 10.1.1.1 24
[AGG-Vlanif10] quit
VLANIF30用于跟核心互联，配IP 10.10.30.1/24（别跟其他IP冲突）：
[AGG] interface vlanif 30
[AGG-Vlanif30] ip address 10.10.30.1 24
[AGG-Vlanif30] quit
最后配静态路由，让用户能找到服务器网段（192.168.1.0/24），下一跳指向核心的VLANIF30（10.10.30.2）：
plaintext
[AGG] ip route-static 192.168.1.0 255.255.255.0 10.10.30.2
4.核心交换机CORE（服务器侧网关）
改名后，创建VLAN 20（服务器用）和VLAN 30（跟汇聚互联用）：
<HUAWEI> system-view
[HUAWEI] sysname CORE
[CORE] vlan batch 20 30
接口配置：
接ACC2的口，trunk透传VLAN 20：
[CORE] interface gigabitethernet 0/0/2
[CORE-GigabitEthernet0/0/2] port link-type trunk
[CORE-GigabitEthernet0/0/2] port trunk allow-pass vlan 20
[CORE-GigabitEthernet0/0/2] quit
接汇聚的口，trunk透传VLAN 30：
[CORE] interface gigabitethernet 0/0/3
[CORE-GigabitEthernet0/0/3] port link-type trunk
[CORE-GigabitEthernet0/0/3] port trunk allow-pass vlan 30
[CORE-GigabitEthernet0/0/3] quit
建网关接口：
VLANIF20当服务器网关，配IP 192.168.1.1/24：
[CORE] interface vlanif 20
[CORE-Vlanif20] ip address 192.168.1.1 24
[CORE-Vlanif20] quit
VLANIF30跟汇聚互联，配IP 10.10.30.2/24：
[CORE] interface vlanif 30
[CORE-Vlanif30] ip address 10.10.30.2 24
[CORE-Vlanif30] quit
配静态路由，让服务器能找到用户网段（10.1.1.0/24），下一跳指向汇聚的VLANIF30（10.10.30.1）：
[CORE] ip route-static 10.1.1.0 255.255.255.0 10.10.30.1
04、配置完了，怎么验证？
用户PC配IP 10.1.1.2/24，网关设10.1.1.1（AGG的VLANIF10）；
服务器配IP 192.168.1.2/24，网关设192.168.1.1（CORE的VLANIF20）。
这时候两边互Ping，能通就说明成了。
05、最后捋捋关键点
这个案例的核心，是用VLANIF接口当网关，再靠静态路由打通跨设备的网段。VLANIF30就像座桥，把汇聚和核心连起来，让VLAN 10和VLAN 20能跨河通信。
记住，不同网段跨设备通信，光有二层VLAN不够，必须靠三层路由。静态路由配置简单，适合拓扑稳定的网络，但缺点是网络一变就得手动改，所以复杂场景可能需要动态路由协议。
