一台交换机究竟带动多少个监控摄像头？

嘿！兄弟们

又到了咱网工搞项目的日常 —— 手头项目要装一堆摄像头，交换机该咋选？百兆还是千兆？

杂牌能不能扛住？

24 个摄像头怼一台 24 口百兆交换机行不行？

别急，今天咱就把这些灵魂拷问一次性整明白！

今日文章阅读福利：《交换机命令手册》

联系在线客服发送“switch”，即可获取，提升你的技术水平。

一、先算明白摄像头的码流

咱网工选交换机，就跟食堂打饭一样，得先知道每个摄像头吃多少带宽。以主流的 H.264 摄像头为例：

1080P（200 万像素）：每台摄像头就像个干饭人，单台码流稳稳干到 8Mbps，相当于每秒要吞 8 兆的数据。

960P（130 万像素）：饭量小点，单台 4Mbps，适合预算有限的项目。

二、交换机的真实情况

百兆交换机≠能跑满 100Mbps！实际能用的带宽也就 60~70%，相当于标称 100M 的交换机，真实吞吐量也就 60Mbps 左右。千兆交换机稍实在点，能到 600Mbps。

举个栗子：

用百兆交换机带 1080P 摄像头，8Mbps×7 台 = 56Mbps，刚好在 60Mbps 红线内，第 8 台就有点挤了。

换成千兆交换机，8Mbps×75 台 = 600Mbps，妥妥的能铺开 75 台，H.265 摄像头直接砍半，能带 150 台！

划重点：接入层交换机接 960P 摄像头，15 台内用百兆，超过就上千兆；1080P 更挑食，8 台内百兆，8 台以上必须千兆。

三、三层架构怎么配？

监控网络玩的是三层架构：接入层、汇聚层、核心层，每层分工不同，选交换机的套路也不一样。

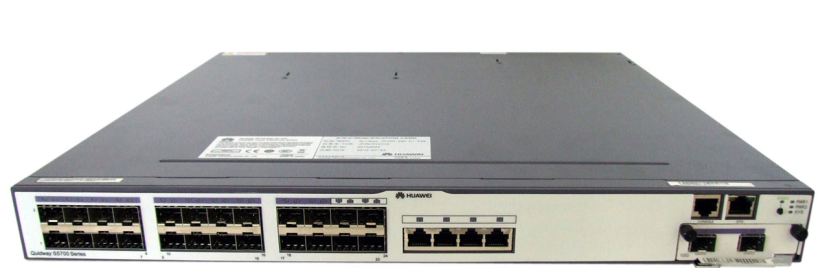

1. 接入层交换机

假设咱接 20 台 960P 摄像头，码流 4Mbps×20=80Mbps。这时候接入层交换机的上联口必须是千兆口（1000Mbps），不然 80Mbps 的流量堵在百兆口（实际 60Mbps），画面直接卡成 PPT。背板带宽也得算清楚：24 口百兆 + 2 口千兆的交换机，背板带宽 =（24×100×2+2×1000×2）÷1000=8.8Gbps，低于这个数，数据转发就容易打拥堂。

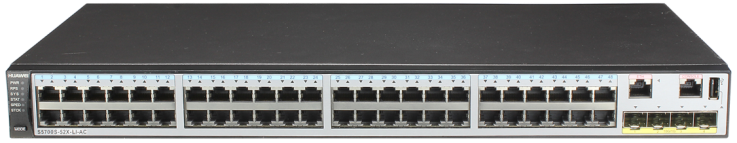

2. 汇聚层交换机

比如 5 个接入层交换机，每个带 20 台摄像头，汇聚层流量 = 4Mbps×20×5=400Mbps，上联口必须千兆起步。还要看包转发率：24 口千兆交换机的包转发率至少得 24×1.488Mpps=35.71Mpps，低于这个数就是非线速交换机，高峰期必堵车。

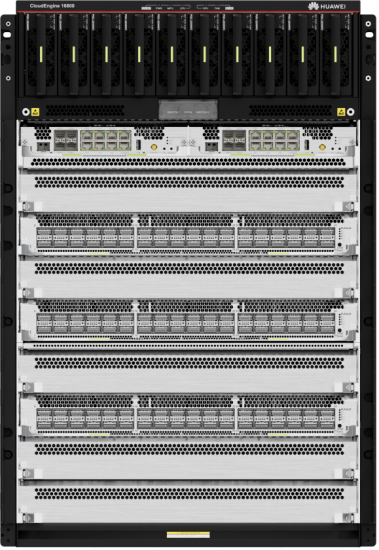

3. 核心层交换机

假设 10 个人同时看 16 路视频，核心层流量 = 10×16×4Mbps=640Mbps，千兆口足够应付。但如果项目规模大，比如 500 个摄像头，就得算清楚汇聚层上来的总流量，别让核心交换机成瓶颈。

四、避坑指南：杂牌交换机别碰！

很多兄弟图便宜选杂牌，结果标称百兆实际只能跑 40Mbps，POE 功率还虚标，摄像头动不动掉链子。记住：接入层交换机至少留 20% 冗余带宽，POE 交换机单端口功率别超过标称值的 80%，大品牌的型号参数直接查官网，别信商家嘴炮。

最后来个实战公式

接入层交换机带机量 = 上联口真实带宽 ÷ 单摄像头码流（百兆上联口按 60Mbps 算，千兆按 600Mbps 算，H.265 摄像头码流 ÷2）

兄弟们，下次项目选型就按这一套来，再也不怕甲方问了！
