1.如果查询不到失败原因，则需要检查STA是否获取到正确的IP地址。

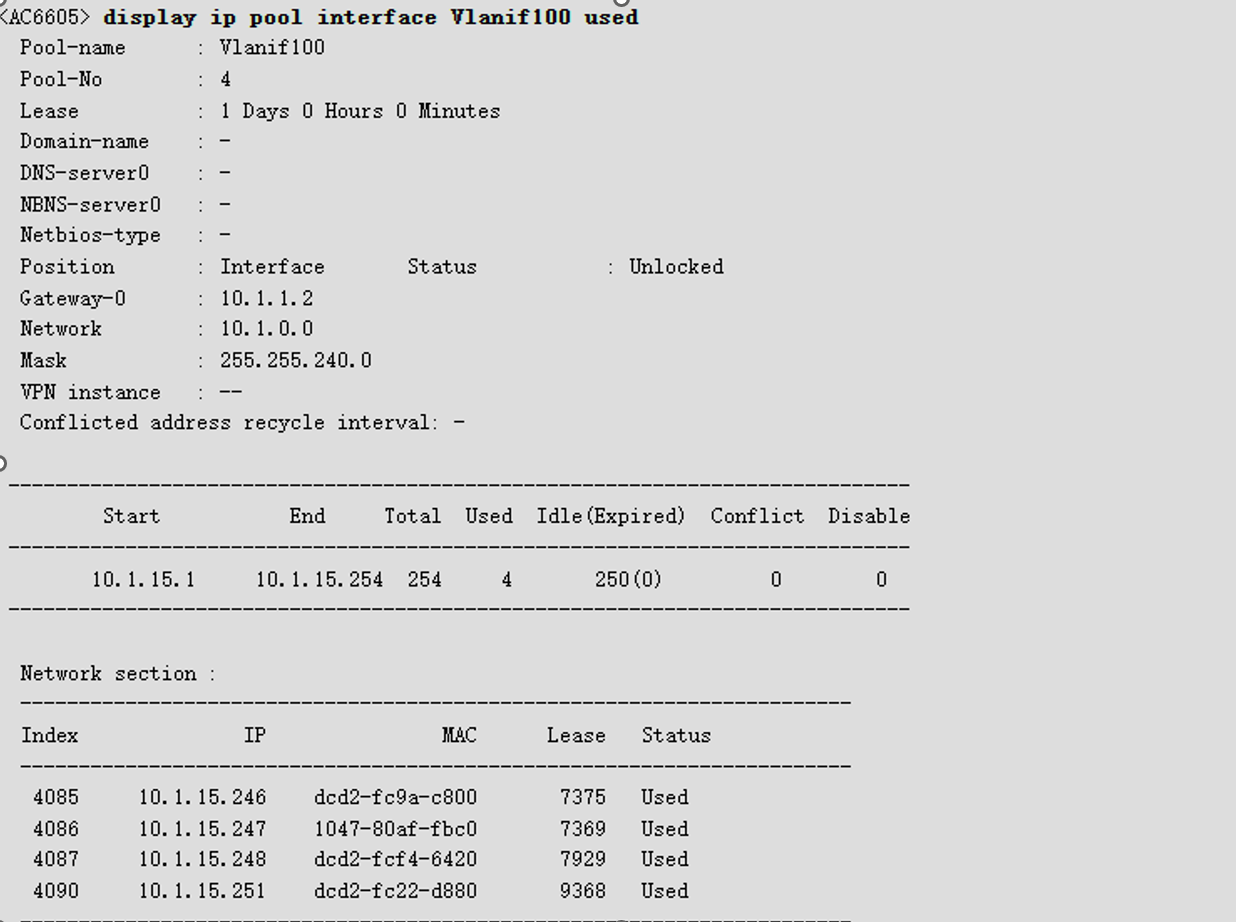

执行命令display ip pool { interface interface-pool-name | name ip-pool-name } used，查看已分配的IP地址情况，通过MAC地址对比看STA是否已经获取到IP地址。
2.检查Service VLAN是否创建且配置正确，并注意业务VLAN不要和管理VLAN相同。
业务数据直接转发模式下:
检查AP和STA网关之间的设备是否创建业务VLAN并配置允许业务VLAN通过，若没有， 会导致转发业务VLAN的报文失败。
业务数据隧道转发模式下:
为STA分配地址的DHCP服务器不是AC时，检查AC上是否创建业务VLAN并配置允许 业务VLAN通过，若没有，会导致转发业务VLAN的报文失败。
建议管理VLAN和业务VLAN分别使用不同的VLAN。只有业务数据直接转发模式下，AP上配置了management-vlan，接入交换机连接AP的接口不将PVID配置成管理VLAN的场景下，才允许管理VLAN和业务VLAN相同，其他场景下管理VLAN和业务VLAN相同会导致STA无法获取IP地址。
V200R005版本操作：
a.执行命令display service-set id service-set-id查看Service VLAN的配置值。

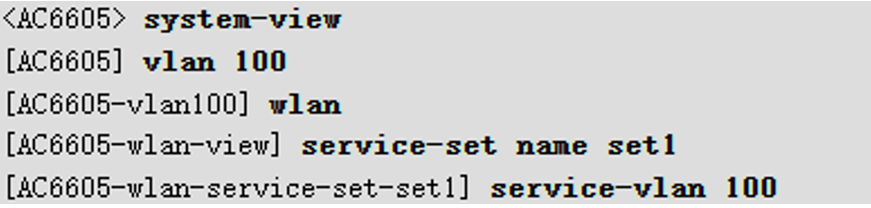

b.如果Service VLAN未配置正确，请参考以下命令配置，配置完成后请重新让STA关联WLAN网络，查看STA是否可以获取到IP地址。
V200R006及之后版本操作：

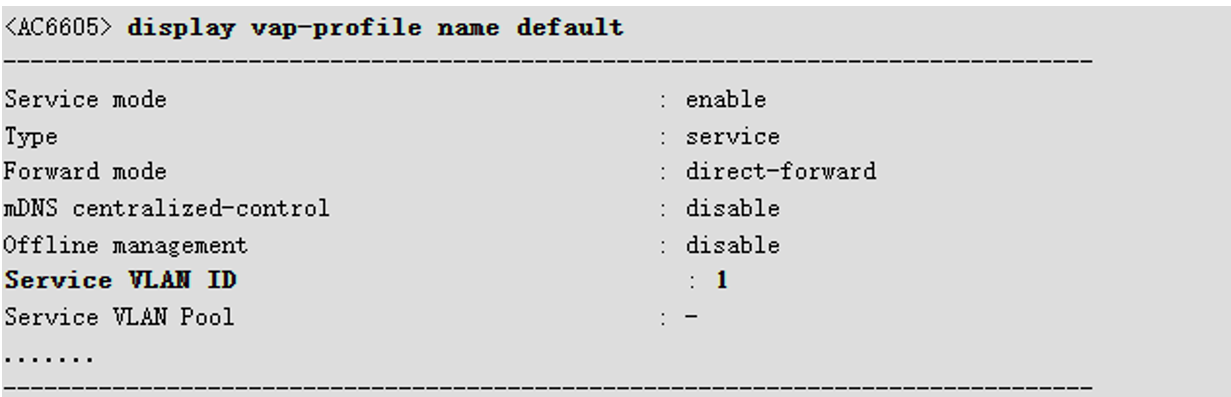

a.执行命令display vap-profile name profile-name查看Service VLAN的配置值。

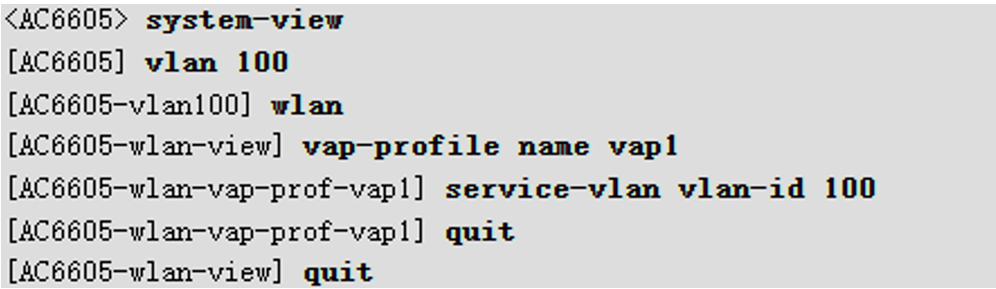

b.如果Service VLAN未配置正确，请参考以下命令配置，配置完成后请重新让STA关联WLAN网络，查看STA是否可以获取到IP地址。
3.如果Service VLAN为VLAN Pool，检查VLAN Pool相关的配置。只有V200R006及之后版本支持此步骤。
a.查看VLAN Pool中的VLAN是否全部创建。

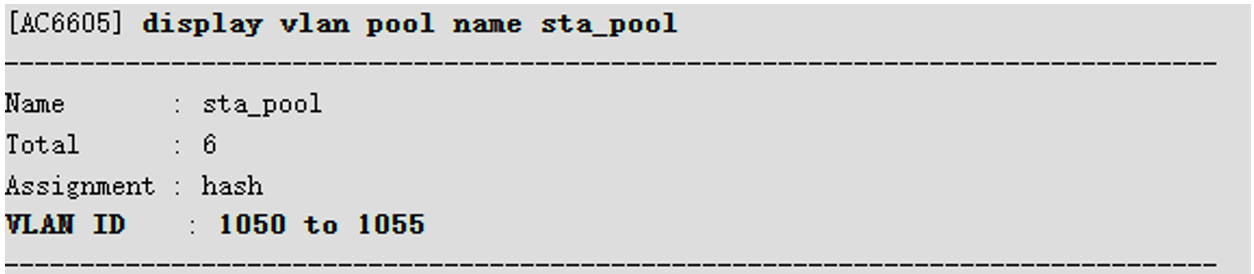

执行命令display vlan pool name pool-name查看VLAN Pool中包含的VLAN。

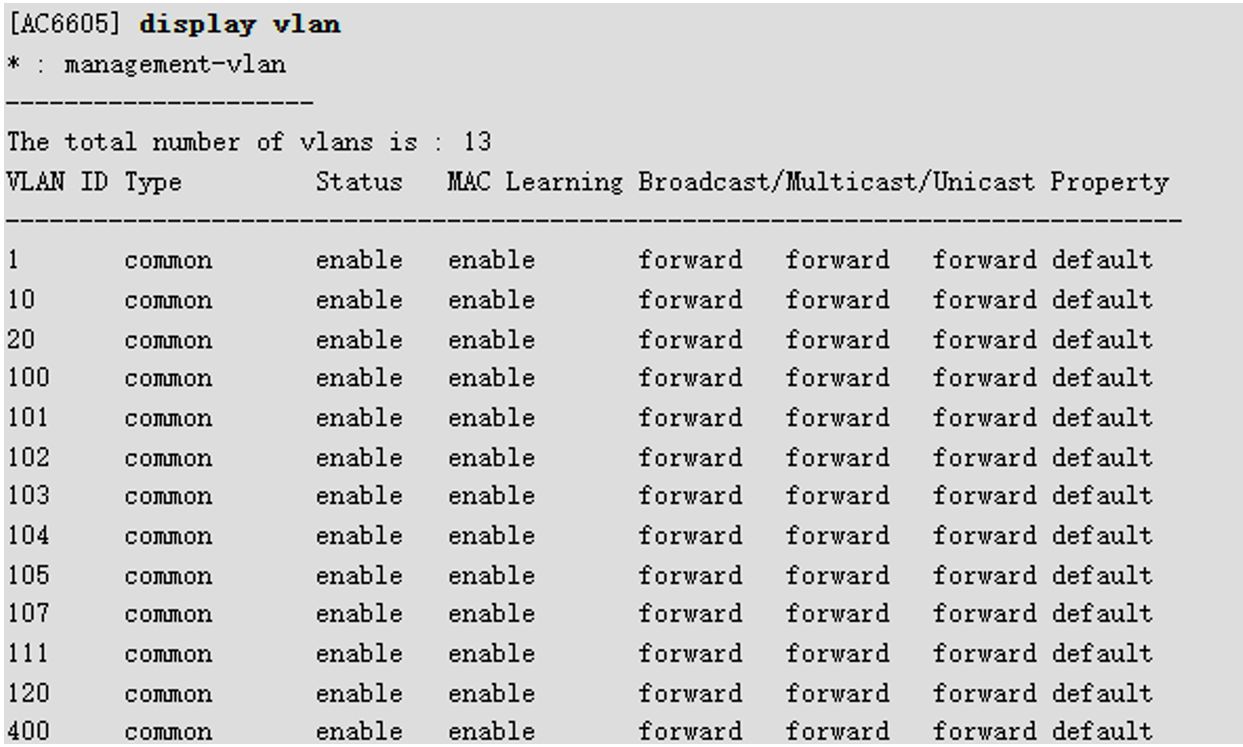

b.执行命令display vlan查看当前设备已经创建的VLAN。
c.请参考以下命令创建VLAN Pool中的所有VLAN ID，配置完成后请重新让STA关联WLAN网络，查看STA是否可以获取到IP地址。

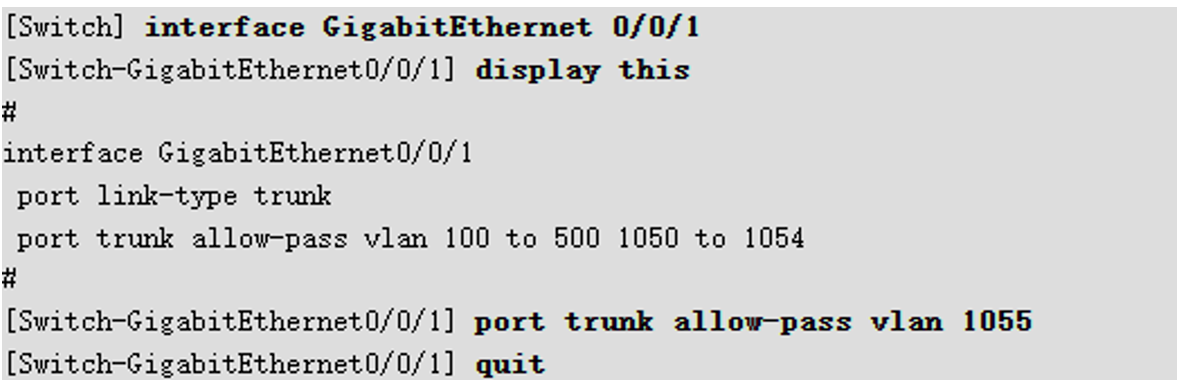

d.检查中间网络设备上需要放通业务VLAN的接口是否已经放通了VLAN Pool中的所有VLAN。以交换机为例：
配置完成后请重新让STA关联WLAN网络，查看STA是否可以获取到IP地址。
4.检查DHCP相关配置。

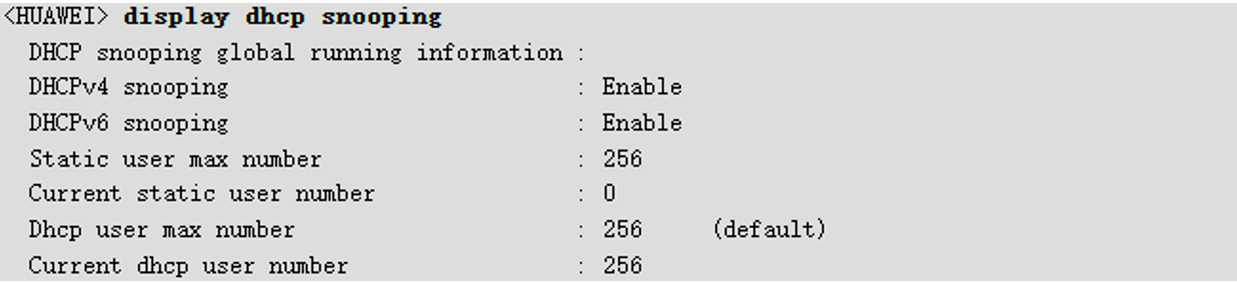

a.检查接入交换机是否配置了DHCP Snooping
无线用户流动性大，用户离线通常不会发送DHCP Release报文释放IP地址，导致DHCP Snooping绑定表经常满规格，新用户无法获取IP地址。
AP已默认开启针对无线用户的DHCP snooping功能，建议接入交换机上删除DHCP Snooping配置。如果接入交换机上连接了有线终端，确实需要开启DHCP Snooping功能，建议在连接AP的端口上执行dhcp snooping enable no-user-binding命令，使该端口下挂的用户不生成DHCP Snooping绑定表。
b.检查是否关闭了AP上行口DHCP信任功能，缺省情况下该功能是打开的。
V200R005版本操作：

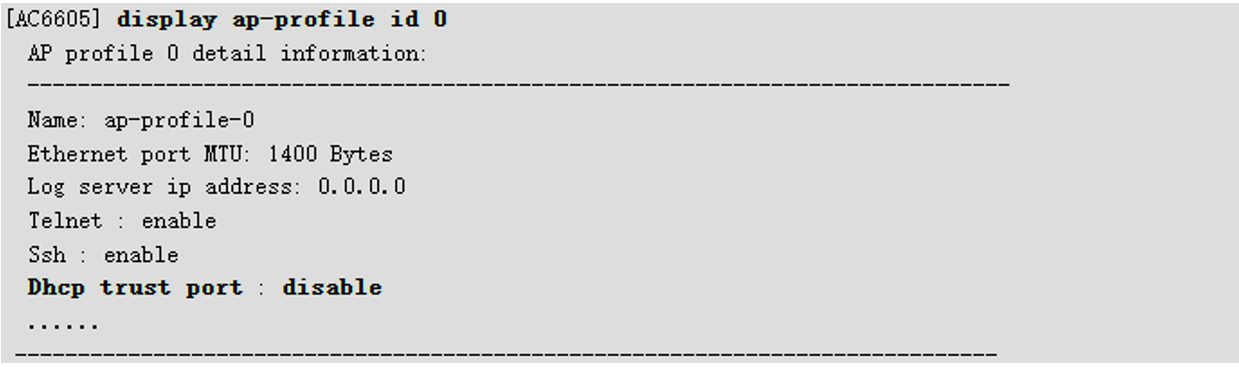

执行命令display ap-profile id profile-id查看是否关闭了AP上行口的DHCP信任功能。

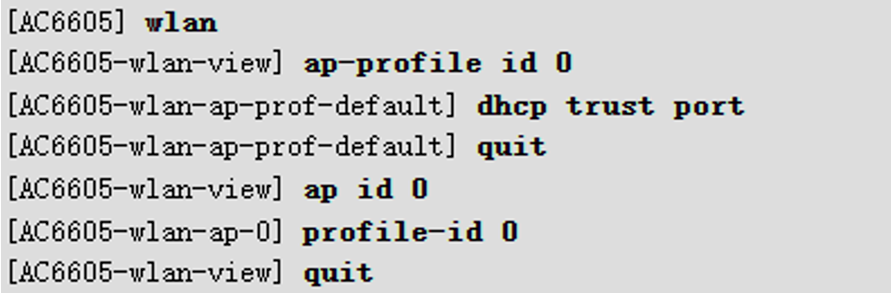

执行命令dhcp trust port打开AP上行口的DHCP端口信任功能。然后请重新关联STA，查看STA是否可以获取到IP地址。
V200R006及之后版本操作：

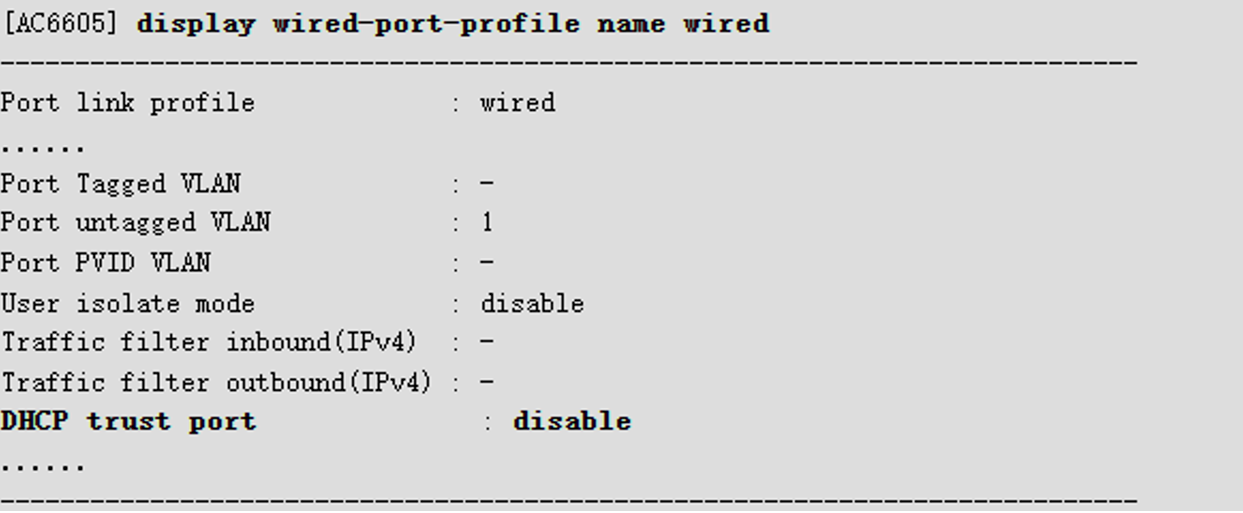

执行命令display wired-port-profile name profile-name查看是否关闭了AP上行口的DHCP信任功能。

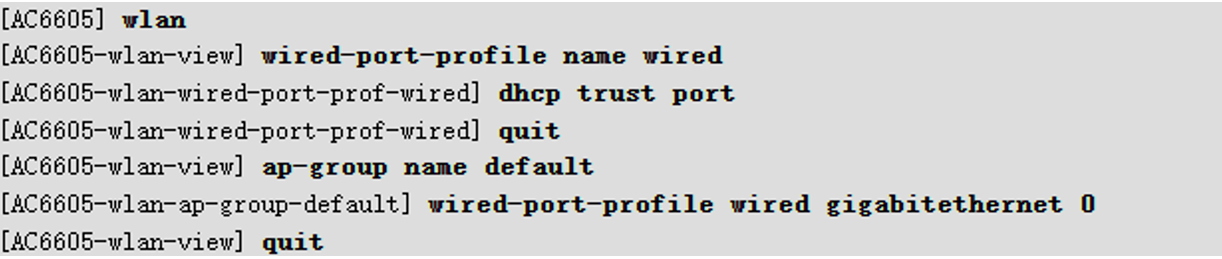

执行命令dhcp trust port打开AP上行口的DHCP端口信任功能。然后请重新关联STA，查看STA是否可以获取到IP地址。
c.检查DHCP服务器配置是否正确，如果配置正确请执行下一步。
DHCP配置可以参考以下三种情况：

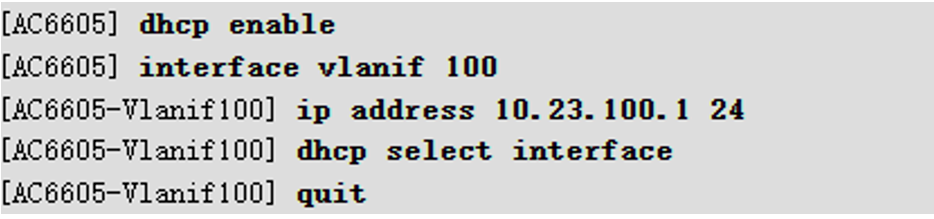

如果STA和DHCP服务器同网段时可以使用接口地址池，请参考以下配置检查，使用VLANIF100作为接口地址池。

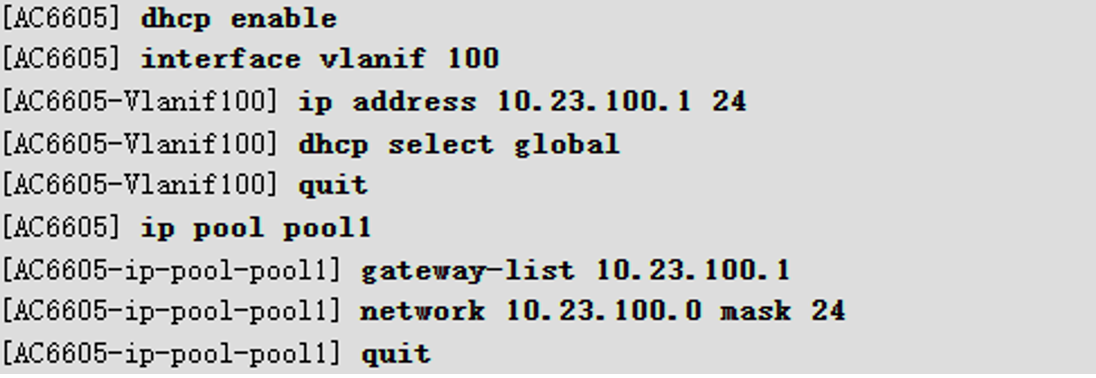

如果STA和DHCP服务器同网段时可以使用全局地址池，请参考以下配置检查，使用全局地址池pool1，并绑定在接口VLANIF100上。
如果STA和DHCP服务器不同网段时必须使用全局地址池，且必须在中继设备上配置DHCP中继，请参考以下配置检查。
DHCP服务器上的配置：
中继设备上的配置（此处假设是交换机）：
[Switch] interface vlanif 200
[Switch-Vlanif200] ip address 10.23.200.1 24
[Switch-Vlanif200] dhcp select relay //该命令使能设备DHCP中继功能，如果缺少需添加。
[Switch-Vlanif200] dhcp relay server-ip 10.23.100.1 //该命令指定DHCP服务器的地址，若未指定或指定错误的DHCP服务器地址，DHCP请求报文无法被转发给DHCP服务器，会导致STA无法获取到IP地址。
[Switch-Vlanif200] quit
d.检查DHCP地址池是否还有空闲地址。

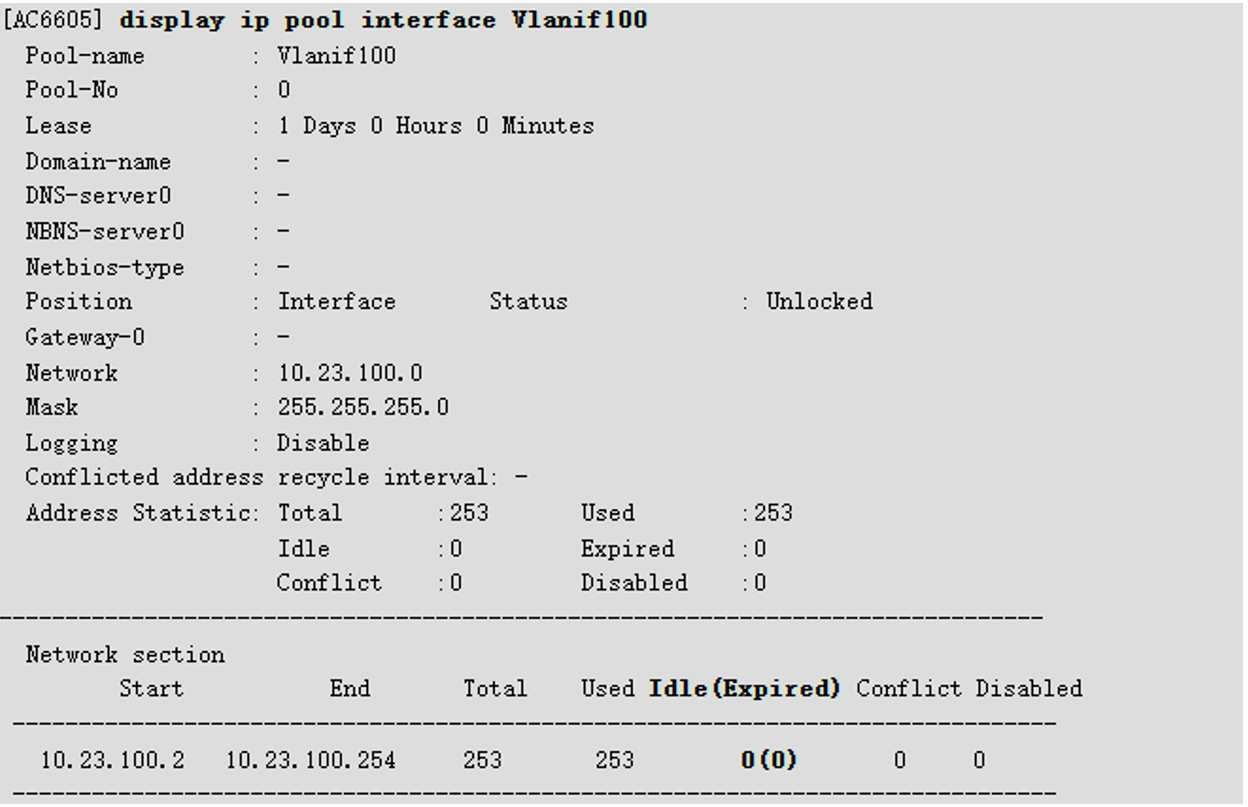

执行命令display ip pool命令，查看地址池中是否有可用的IP地址。
如果“Idle(Expired)”为“0(0)”，说明服务器没有可用地址。可以在IP地址池视图下执行命令network ip-address [ mask { mask | mask-length } ]，扩充地址池的IP地址范围。也可以在IP地址池视图下执行命令lease { day day [ hour hour [ minute minute ] ] | unlimited }，或在接口地址池下执行命令dhcp server lease { day day [ hour hour [ minute minute ] ] | unlimited }，缩短地址租期。
执行lease和dhcp server lease命令后仅对新上线的用户生效，已经在线的用户需要重新上线或者续租成功后才使用新租期，否则继续使用老租期。
地址池释放出空闲地址后请重新关联STA，查看STA是否可以获取到IP地址。
e.查看DHCP服务器重启记录，并检查地址池是否被清除过

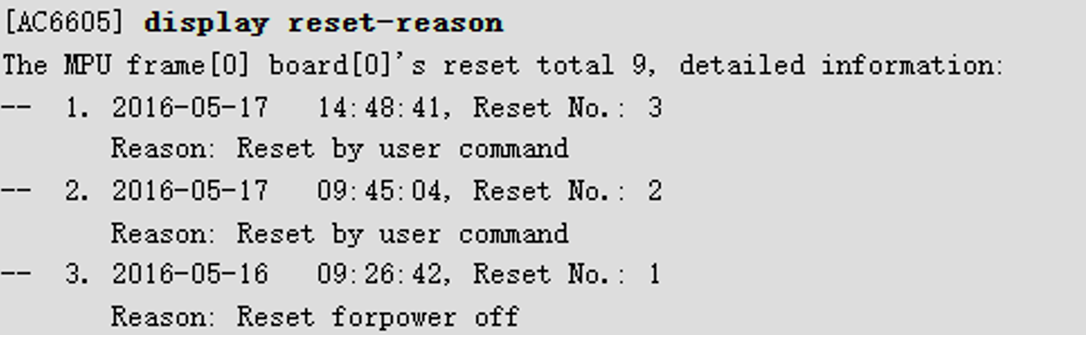

执行命令display reset-reason，查看DHCP服务器是否重启过。

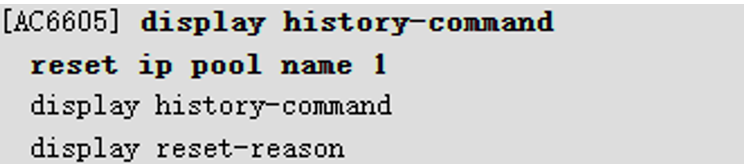

执行命令display history-command，查看地址池是否被清空过。
如果服务器有重启记录或地址池信息被清除过，则地址池中客户端信息可能丢失，导致客户端采用DHCP两步上线时服务器无响应。这种情况下，可以先为客户端设置任意固定IP，再设置客户端使用DHCP方式获取IP，触发客户端采用DHCP四步上线。
5.检查STA与DHCP服务器之间链路是否正常。
a.检查STA网关能否学习到STA的MAC表

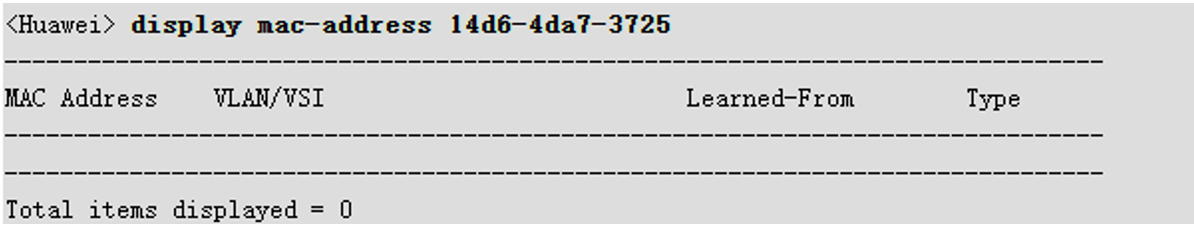

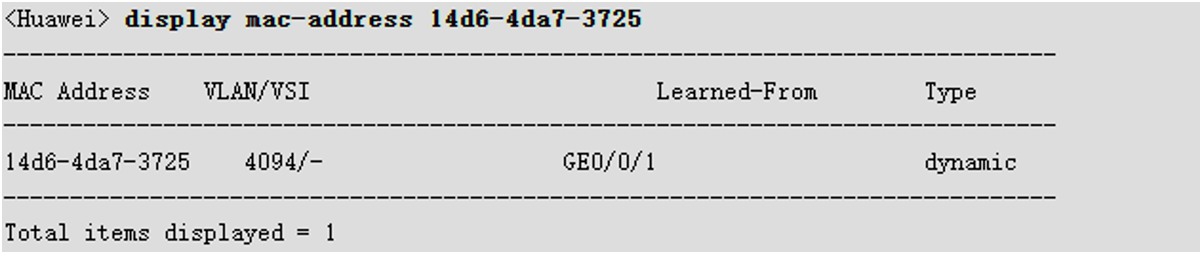

在STA网关上执行命令display mac-address mac-address ，查看MAC地址是mac-address的STA地址表项信息。
若查询结果中有表项，说明网关能够学习到STA的MAC表，STA和网关之间链路正常。若网络中存在DHCP中继，继续进行5.b；若网络中不存在DHCP中继，继续检查WLAN、DHCP配置是否正确。
若查询结果中无表项，说明网关不能学习到STA的MAC表，STA和网关之间链路不通。
b.检查DHCP中继到DHCP服务器之间链路是否正常

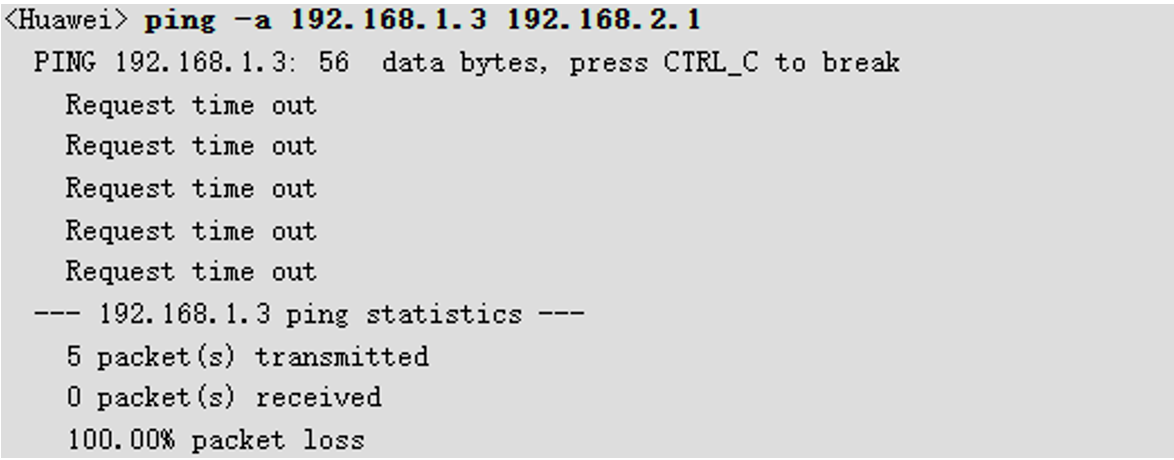

在DHCP中继设备上，使用中继IP作为源地址，Ping测试DHCP服务器。
若能够Ping通，说明DHCP中继与DHCP服务器之间路由可达，继续检查WLAN、DHCP配置是否正确。
若Ping不通，说明服务器与中继之间路由不可达，需要检查并添加服务器与中继之间的路由。
6.如果上述原因都已经检查并作出对应处理STA仍然获取不到地址，请联系技术支持人员寻求技术支持。
