保姆级教程！这样教你配堆叠，不可能学不会

01.什么是堆叠

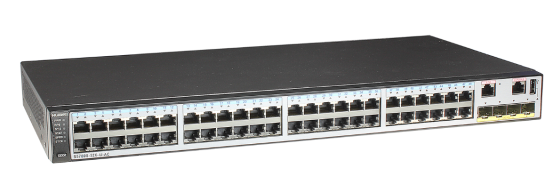

先和不了解堆叠的同学说说什么是堆叠，简单来说，交换机堆叠就是通过特殊的线缆（比如专用的堆叠线缆）或者高速端口，把多台物理上独立的交换机连接在一起，从网络管理的角度看，它们就像是一台交换机。

 思科认证 | 华为认证 | IT技术 | 网络工程师

 3000人技术交流QQ群 备注【官网】更快通过

这就好比把多个小水管接成一个大水管，让水流能更顺畅、更大流量地通过。这些被连接的交换机有主交换机（也叫堆叠主机）和从交换机（堆叠从机）之分，主交换机负责管理整个堆叠系统，从交换机乖乖听从主交换机的指挥 。

02.堆叠的好处

l 端口数量大升级：单个交换机的端口数量有限，如果网络中有大量设备需要连接，一台交换机根本不够用。堆叠多台交换机后，端口数量大幅增加，轻松满足大规模设备的接入需求。比如学校的计算机实验室，几十台电脑要同时联网，堆叠后的交换机就能搞定。

l 性能飙升：多台交换机协同工作，数据处理能力和转发速度都得到极大提升。在数据流量大爆发的时候，比如企业进行大数据传输或者在线视频会议，堆叠系统可以快速处理和转发数据，保障网络的流畅运行。

l 可靠性增强：在一个堆叠系统中，如果某一台从交换机出现故障，其他交换机可以继续工作，承担起故障交换机的任务，不会导致整个网络瘫痪。就像一群人一起干活，其中一个人临时有事，其他人可以顶上，保证工作继续推进。

03.开启堆叠配置前的准备

交换机：要进行堆叠的交换机必须支持堆叠功能，并且最好是同一品牌、同一型号的交换机。不同型号的交换机在功能和性能上可能存在差异，可能会影响堆叠效果。

堆叠线缆：根据交换机的型号选择对应的堆叠线缆，确保线缆的质量和规格符合要求。如果使用的是模块化交换机，还需要正确安装堆叠模块。

04. 实操教学：一步一步配置交换机堆叠

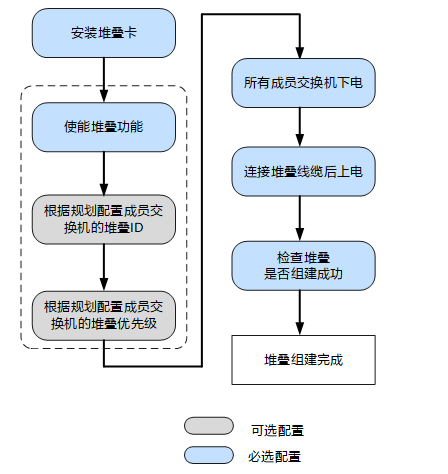

l 通过堆叠卡组建堆叠：

1. 配置主交换机的堆叠优先级为200：

[SwitchA] stack slot 0 priority 200

2.修改从交换机的堆叠ID

[SwitchB] stack slot 0 renumber 1

3.交换机下电，使用堆叠线缆连接各堆叠端口并上电。

重点：

下电前，建议通过命令save保存配置。

一台交换机的STACK 1端口只能与另一台交换机的STACK 2端口相连接，否则堆叠组建不成功。

为保证堆叠组建成功，建议按照以下顺序进行连线上电（如果用户希望某台交换机为主交换机可以先为其上电。例如，按以下顺序连线上电后，SwitchA为主交换机）：

①　先为SwitchA、SwitchB、SwitchC下电；

②　连接SwitchA与SwitchB之间的堆叠线缆；

③　先为SwitchA上电，SwitchA启动后，再为SwitchB上电；

④　检查SwitchA与SwitchB的堆叠组建是否成功

⑤　与上一步类似：连接SwitchC与SwitchB和SwitchA之间的堆叠线缆，再为SwitchC上电；

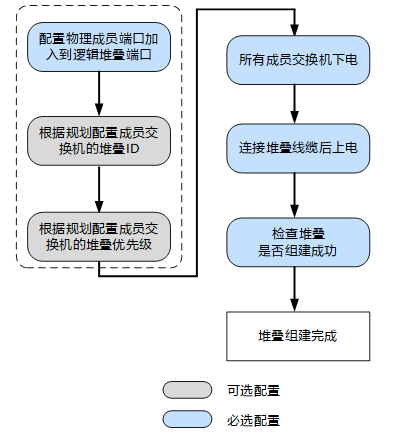

l 通过业务口普通线缆组建堆叠

1. 配置逻辑堆叠端口并加入物理成员端口

[SwitchA] interface stack-port 0/1

[SwitchA-stack-port0/1] port interface gigabitethernet 0/0/27 enable

2.配置主交换机的堆叠优先级为200：

[SwitchA] stack slot 0 priority 200

3.修改从交换机的堆叠ID

[SwitchB] stack slot 0 renumber 1

4.SwitchA、SwitchB、SwitchC下电，使用SFP+电缆连接后再上电。

重点：

下电前，建议通过命令save保存配置。

本设备的stack-port 0/1必须连接邻设备的stack-port 0/2，否则堆叠组建不成功。

为保证堆叠组建成功，建议按照以下顺序进行连线上电（如果用户希望某台交换机为主交换机可以先为其上电。例如，按以下顺序连线上电后，SwitchA为主交换机）：

①　为SwitchA、SwitchB、SwitchC下电；

②　连接SwitchA与SwitchB之间的堆叠线缆；

③　先为SwitchA上电，SwitchA启动后，再为SwitchB上电；

④　检查SwitchA与SwitchB的堆叠组建是否成功

⑤　与上一步类似：连接SwitchC与SwitchB和SwitchA之间的堆叠线缆，再为SwitchC上电；

⑥　检查SwitchA、SwitchB、SwitchC的堆叠组建是否成功

05. 堆叠绝密武器

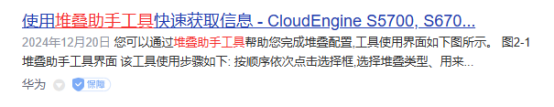

如果说各位同学不清楚什么型号的交换机能堆叠，可以求助堆叠助手

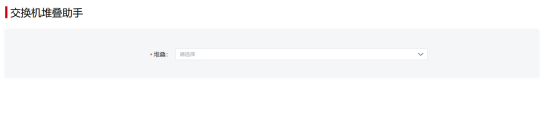

按顺序依次点击选择框，堆叠类型

选择 S系列交换机iStack > 交换机系列 > 交换机子系列 > 交换机型号 > 软件版本 > 堆叠方式 > 堆叠线缆 > 可与之堆叠的交换机型号。

点击选择框后的按钮，可以显示堆叠线缆的图片。

选择完成后点击“查询”按钮，会显示堆叠注意事项、堆叠连线、软件配置等内容。

大家可以参考这些介绍完成堆叠系统的建立。
