LACP模式：故障？不怕！网络备份链路自动接管！

链路聚合技术在网络中起着至关重要的作用，可以将多个物理接口聚合成一个高带宽的Eth-Trunk口。然而，传统的手工负载分担模式无法检测到链路层故障和链路错连等问题，为了提高容错性和可靠性，引入了链路聚合控制协议（LACP）。LACP通过标准的协商方式，让设备自动形成聚合链路并在链路条件变化时进行调整，从而提供备份功能和保证成员链路的高可靠性。

作为链路聚合技术，手工负载分担模式Eth-Trunk可以完成多个物理接口聚合成一个Eth-Trunk口来提高带宽，同时能够检测到同一聚合组内的成员链路有断路等有限故障，但是无法检测到链路层故障、链路错连等故障。

为了提高Eth-Trunk的容错性，并且能提供备份功能，保证成员链路的高可靠性，出现了链路聚合控制协议LACP（Link Aggregation Control Protocol），LACP模式就是采用LACP的一种链路聚合模式。

LACP为交换数据的设备提供一种标准的协商方式，以供设备根据自身配置自动形成聚合链路并启动聚合链路收发数据。聚合链路形成以后，LACP负责维护链路状态，在聚合条件发生变化时，自动调整或解散链路聚合。

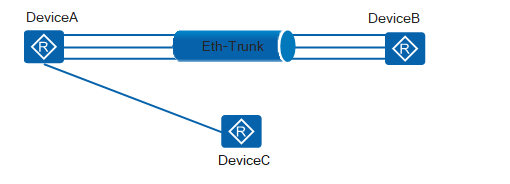

如图1所示，DeviceA与DeviceB之间创建Eth-Trunk，需要将DeviceA上的四个接口与DeviceB捆绑成一个Eth-Trunk。由于错将DeviceA上的一个接口与DeviceC相连，这将会导致DeviceA向DeviceB传输数据时可能会将本应该发到DeviceB的数据发送到DeviceC上。而手工负载分担模式的Eth-Trunk不能及时检测到此故障。

如果在DeviceA和DeviceB上都启用LACP协议，经过协商后，Eth-Trunk就会选择正确连接的链路作为活动链路来转发数据，从而DeviceA发送的数据能够正确到达DeviceB。

在此会有两个重要优先级：

系统LACP优先级是为了区分两端设备优先级的高低而配置的参数。LACP模式下，两端设备所选择的活动接口必须保持一致，否则链路聚合组就无法建立。此时可以使其中一端具有更高的优先级，另一端根据高优先级的一端来选择活动接口即可。系统LACP优先级值越小优先级越高。

接口LACP优先级是为了区别同一个Eth-Trunk中的不同接口被选为活动接口的优先程度，优先级高的接口将优先被选为活动接口。接口LACP优先级值越小，优先级越高。

LACP模式链路聚合由LACP确定聚合组中的活动和非活动链路，又称为M:N模式，即M条活动链路与N条备份链路的模式。这种模式提供了更高的链路可靠性，并且可以在M条链路中实现不同方式的负载均衡。

如图2所示，两台设备间有M+N条链路，在聚合链路上转发流量时在M条链路上分担负载，即活动链路，不在另外的N条链路转发流量，这N条链路提供备份功能，即备份链路。此时链路的实际带宽为M条链路的总和，但是能提供的最大带宽为M+N条链路的总和。

当M条链路中有一条链路故障时，LACP会从N条备份链路中找出一条优先级高的可用链路替换故障链路。此时链路的实际带宽还是M条链路的总和，但是能提供的最大带宽就变为M+N-1条链路的总和。

这种场景主要应用在只向用户提供M条链路的带宽，同时又希望提供一定的故障保护能力时。当有一条链路出现故障，系统能够自动选择一条优先级最高的可用备份链路变为活动链路。

如果在备份链路中无法找到可用链路，并且目前处于活动状态的链路数目低于配置的活动接口数下限阈值，那么系统将会把聚合接口关闭。

总之，LACP模式的链路聚合在网络中具有重要意义。通过系统LACP优先级和接口LACP优先级的配置，可以实现链路的自动选择和故障替换，提高网络的容错性和可靠性。同时，M:N模式的链路聚合还能提供更高的链路带宽和负载均衡能力。在网络设计和运维中，合理配置和使用LACP模式的链路聚合将为网络带来更好的性能和稳定性。
