9个网工必须知道的生成树术语！

生成树协议（STP）是用于在以太网交换网络中防止环路并构建冗余路径的协议。

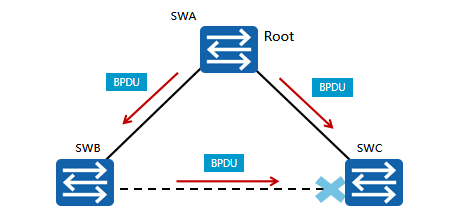

在STP中，网络中的交换机会通过交换BPDU（Bridge Protocol Data Unit）来选举出根桥，并通过计算最短路径来关闭一些端口，从而确保网络中没有环路存在。

首先，我们来看生成树的基本原理。为了避免网络中的环路，生成树协议会通过选举一个根桥，然后确定每个交换机到根桥的最短路径，并关闭一些端口以消除环路。在生成树协议中，所有交换机都会通过交换BPDU来协商生成树的拓扑结构。

1.根桥：

在生成树网络中，会选出一个根桥，也叫做根交换机。根桥是整个生成树的起点，它负责向其他交换机发送BPDU，并维护整个生成树的拓扑结构。

2.桥ID：

桥ID是由桥优先级和桥MAC地址组成的标识。桥优先级默认取值为32768，必须为4096的倍数。而桥MAC地址则是每个交换机的唯一标识，通常取MAC地址中较小的那个作为更优先的标识。

3.Root ID：

根桥的桥ID被称为Root ID，它经常在BPDU报文中出现，用于表示整个生成树的根桥信息。

4.非根桥：

除了根桥之外的交换机都被称为非根交换机或非根桥。一个生成树网络中有且只有一个根桥。

5.端口ID（PID）：

端口ID由端口优先级和端口号组成。端口优先级默认取值128，必须是16的倍数。端口号则是每个交换机端口的唯一标识。

6.RPC（Root Path Cost）：

RPC指的是到达根桥的路径开销值，交换机计算生成树开销值根据802.1D协议进行计算，对于千兆接口的全双工连接，路径开销值为20000。

7.根端口（RP）：

非根桥上去往根桥最近的端口被称为根端口，非根交换机会选择一条到达根桥的最短路径作为根端口。

8.指定端口（DP）：

在每条链路上，会选出一个指定端口用于发送和转发BPDU，以确保生成树的拓扑结构不受到环路的影响。

BPDU：

BPDU是桥协议数据单元，是生成树协议中唯一的报文类型，用于交换生成树的拓扑信息。只有根桥可以发出BPDU，其他非根桥会转发根桥的配置BPDU。此外，非根桥也可以发出TCN-BPDU（Topology Change Notification BPDU），用于在网络拓扑发生改变时通知根桥。

生成树协议的运行原理和各种概念相互交织，通过以上内容，我们对生成树协议的核心概念有了更深入的了解。在实际网络中，合理配置生成树协议能够确保网络拓扑的稳定性和高可用性，从而为网络通信提供可靠的基础支持。
