信息交流飞速发展的时代-你必须会的EVPN技术

在数字化时代，网络技术的演进是企业和组织成功的关键。一种备受瞩目的技术，EVPN（以太网虚拟专网）正以其高效、灵活的特性引领着网络革命的潮流。EVPN是一种新兴的网络技术，致力于解决传统网络中遇到的一系列挑战。它不仅改善了数据中心和企业网络的性能，而且为未来网络的发展提供了强大的基础。VPLS传统的二层VPN技术，在PE之间建立隧道和PW（伪线），创建实例VSI，绑定PW和AC到实例VSI

PW：伪线，用于承载不同企业客户的业务

VSI：虚拟机交换实例，类似VRF中的实例，有独立的实例MAC地址表，绑定PW和AC（接入链路，可以视为access链路）到实例，且负责终结PW（可以将PW视为trunk链路）

通信过程：模拟交换机的过程，在数据平面使用泛洪的方式学习MAC地址并生成MAC地址表

使用场景：多数在云计算、虚拟机环境使用，虚拟机的迁移很灵活，当迁移到另一个广播域后不希望更改虚拟机的IP地址和mac地址，就可以使用二层VPN回到原来所在的广播域中去。

不足：单活导致无法使用负载均衡，不能使用多路径，故障检测、收敛速度慢，没有控制层面，只能在流量来了之后再学习mac地址表

EVPN-MPLS

添加控制平面，传递mac/ip路由

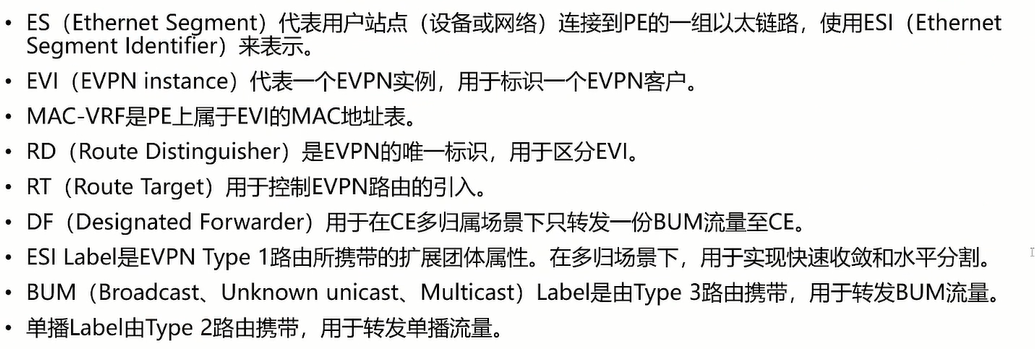

RD/RT/EVI，与VRF中的概念一致

MAC-VRF，实例EVI的mac表，等同于VRF中的实例路由表

ES，标识用户，esi（用户编号）相同的视为同一用户

PE设备上配置，10字节（5段，每两位1字节），00固定开头标识管理员手动配置，其他配置方法暂不使用

BUM，交换机中需要泛洪的流量

EVPN常用路由类型：

1类.A-D路由（Auto-discovery Route自动发现）

包含ES route用于快速收敛、冗余和防环，EVI route用于负载均衡

RD字段：区分路由

ESI字段：ES路由全1（全F）标识用户，EVI路由非全1标识实例下的不同广播域，全0标识单一广播域

Eth id：vlan id

MPLS label：ES路由为全0，EVI路由负载分担时使用的标签

2类.用于通告IP/mac路由信息

3类.泛洪

4类.用户路由，用于防环和选举

5类。转发路由前缀

EVPN维护3张表用于指导流量转发。

MAC-VRF用于记录已知单播帧流量的转发，即最终需要形成的表

BUM表用于指导广播、未知单播和组播流量的转发

ES成员表用于记录用户接入PE信息，起到防环作用

EVPN启动阶段：

前提是IGP+MPLS-LDP已建立

1，PE创建EVPN实例，配置RD/RT，PE上激活EVPN，产生MAC-VRF表，内容为空。

2，配置PE之间的对等体关系。PE产生标签，发送3类路由发给邻居，产生BUM表。3类路由携带RD值和标签，RD只做区分。收到的对等体使用BUM流量转发表记录邻居IP地址和标签

3，所有设备均做上述操作，最终在所有PE上形成稳定的BUM流量转发表

4，接口绑定EVPN实例。CE接入PE，PE上将CE接入的接口与实例绑定。接口配置ESI，产生4类路由发给邻居（本ES内有效），传播并交互ESI产生ES成员信息表（一半的）并进行DF选举。

DF（指定转发者）选举：CE（同ESI的）接入到多个PE时，只能有一个PE向CE转发BUM流量，选出这个PE的过程就是DF选举

5，分发标签，水平分割。CE向PE发送一股BUM流量，在PE泛洪流量之前，先产生1类路由发给邻居（本ES内有效），1类路由携带RD值，成员IP地址以及成员产生的标签。其他邻居收到后记录到ES成员信息表中，产生完整的ES成员信息表。在将来如果再次收到BUM流量，泛洪时打上对方标签，接收方通过比对标签，来自同一ES的BUM流量会被丢弃，起到防环作用。不同的EVI实例产生不同的标签

简记：建实例产生空MAC表，发3类建立BUM表。接口绑定实例，发4类同ES成员DF选举。再发1类，ES中成员发标签完善ES成员信息表实现防环

启动阶段结束

流量转发阶段：

1，CE1访问CE2，首先发送ARP请求或单播，PE1接收报文，学习mac地址加入到本地实例mac表，下一跳为连接CE1的接口

2，PE1在转发流量之前，先产生2类路由发给邻居。2类路由中携带RD值，ESI，源mac地址以及为这个源mac地址产生的标签（本地无标签，产生的标签发给邻居）。邻居接收到后也将信息保存到实例mac表中，下一跳为PE1。

3，同ES的PE2也会收到PE1发送的2类路由，显然将PE1作为下一跳是次优的路径，所以PE2会自动将下一跳修改为连接CE1的接口，并且也产生2类路由发送给其他邻居。其他邻居收到后也记录在mac表中，形成负载均衡。同ES的PE不会使用这条路由

4，上面过程完成后，PE1才开始转发数据。如果是ARP请求报文，PE1查询BUM流量转发表，打上相应的标签后转发出去。如果是单播查单播表打标签转发。

PE1到PE3/PE4，打上BUM表中的标签，PE3作为DF，从连接CE2的接口转发出去。PE4作为非DF，不转发数据。

PE1到PE2，PE2作为同ES的邻居，先打上成员信息表中标签，再打BUM表标签，PE2发现有自己的标签，丢弃报文（启动阶段第5点）。

这一过程中不学习mac地址，因为在上一过程中使用2类路由已经学习到了mac地址

5，CE2收到报文后单播回复，先重复上面的步骤学习mac地址，再根据mac地址表转发数据。

实验配置：

使用NE5000设备，双归属实验有BUG做不了。

sys im进入不可反悔配置模式

undo dcn避免未知bug产生

提前是igp先互通

接口默认shutdown，配置MPLS-LDP使用标签域

指明EVPN源IP地址，用于3类4类路由，主要是3类BUM路由。用于对端的BUM流量目标。让FEC能递归到隧道中

建立BGP-EVPN邻居，l2vpn-family evpn。默认情况下undo policy vpn-target，会导致收到其他ES发来的4类路由（4类中的RT值自动产生，不是我们再实例中配置的），开启policy vpn-target过滤非本ES的4类路由

创建实例，绑定接口 ，配置ESI
