99%的人都知道eth-trunk，可是e-trunk你了解多少？

E-Trunk（Enhanced Trunk）是一种实现跨设备链路聚合的机制，基于LACP（单台设备链路聚合的标准）进行了扩展，能够实现多台设备间的链路聚合，从而把链路可靠性从单板级提高到了设备级。

E-Trunk机制主要应用于CE双归接入网络时，CE与PE间的链路保护以及对PE设备节点故障的保护。如图1所示，在没有使用E-Trunk前，CE通过Eth-Trunk链路只能单归到一个PE设备。如果Eth-Trunk出现故障或者PE设备故障，CE将无法与PE设备继续进行通信。使用E-Trunk后，CE可以双归到PE上，从而实现设备间保护。

E-Trunk的工作过程:

1.主备协商

a.确定E-Trunk的主备状态

PE1与PE2设备之间通过E-Trunk报文进行主备协商，确定E-Trunk的主备状态。正常情况下两台PE的协商结果是一个为主用一个为备用。

PE设备上E-Trunk主备状态是根据报文中所携带的E-Trunk优先级和E-Trunk系统ID确定的。优先级的数值越小，优先级越高，优先级高的为主用。如果E-Trunk优先级相同，那么E-Trunk系统ID小的为主用。

b.确定成员Eth-Trunk的主备状态。

由E-Trunk的主备状态以及对端成员Eth-Trunk的链路信息，决定本端E-Trunk中成员Eth-Trunk的主备状态。

如图2所示，E-Trunk分为PE1和PE2两端。如果将PE1认为是E-Trunk的本端，那么PE2就为E-Trunk的对端。

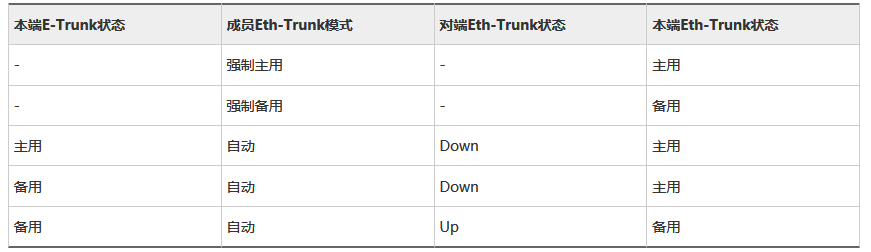

成员Eth-Trunk的主备状态确定逻辑如下：

正常情况下，PE1为主，PE1的Eth-Trunk 10为主，链路状态为Up。PE2为备，PE2的Eth-Trunk 10为备，链路状态为Down。

如果CE到PE1间的链路出现故障，PE1会向对端发送E-Trunk报文，报文中携带PE1的Eth-Trunk 10故障的信息。PE2收到E-Trunk报文后，发现对端Eth-Trunk 10故障，则PE2设备上Eth-Trunk 10的状态将变为主。然后经过LACP协商，PE2设备上的Eth-Trunk 10的状态变为Up。这样PE2设备的Eth-Trunk状态变为Up，CE的流量会通过PE2转发，以达到对CE的流量进行保护的目的。

2.E-Trunk报文的收发

E-Trunk报文采用本端配置的Source IP及端口号发送，采用UDP发送。触发E-Trunk报文发送的因素有：

•发送计时器超时。

•配置改变（E-Trunk优先级改变、报文发送周期改变、超时时间倍数改变、成员Eth-Trunk的加入/退出和E-Trunk的源IP或者目的IP改变）。

•成员Eth-Trunk故障/恢复。

E-Trunk报文中需要携带超时时间，对端从报文中获取超时时间作为本端的超时时间。

3.回切机制

当E-Trunk的本端设备处于主用状态时，由于本端的Eth-Trunk的物理状态变为Down或本端设备故障，经过E-Trunk和成员Eth-Trunk的主备状态确定，对端设备变为主用状态，对端的成员Eth-Trunk的物理状态变为Up。

当本端故障消除需要恢复为主用状态时，本端E-Trunk的成员Eth-Trunk进入协商状态。在协商期间，本端E-Trunk收到LACP上报的协商能力Up的事件后，启动回切延时定时器。回切延时定时器超时后，本端E-Trunk的成员Eth-Trunk恢复为主用状态。经过LACP协商后，Eth-Trunk链路状态变为Up。

E-Trunk的约束条件:

•PE1与PE2上E-Trunk的配置必须一致。PE1与CE直连的Eth-Trunk，和PE2与CE直连的Eth-Trunk的工作速率和双工模式必须相同，即保证key值相同，且必须加入ID相同的E-Trunk。Eth-Trunk加入E-Trunk之后，必须保证PE上的LACP优先级、LACP系统ID相同。CE上直连PE1与PE2的接口应该加入同一Eth-Trunk，可以和PE端的Eth-Trunk ID不相同，如CE端配置Eth-Trunk 1，两台PE设备配置Eth-Trunk 10。

•PE两台设备所指定的地址互为对端和本端IP地址，保证三层可达即可，建议使用环回地址。

•PE两台设备上设置的报文密码（可配）必须相同。
