对于企业来说，希望企业内部员工之间可以互相访问，而企业外来访客之间是隔离的，可通过配置每个访客使用不同的VLAN来实现。但如果企业拥有大量的外来访客员工，此时不但需要耗费大量的VLAN ID，还增加了网络维护的难度。

MUX VLAN提供的二层流量隔离的机制可以实现企业内部员工之间互相通信，而企业外来访客之间的互访是隔离的。

MUX VLAN的划分：

• 主VLAN（Principal VLAN）：可以与MUX VLAN内的所有VLAN进行通信。

• 隔离型从VLAN（Separate VLAN）：只能和Principal VLAN进行通信，和其他类型的VLAN完全隔离，Separate VLAN内部也完全隔离。

• 互通型从VLAN（Group VLAN）：可以和Principal VLAN进行通信，在同一Group VLAN内的用户也可互相通信，但不能和其他Group VLAN或Separate VLAN内的用户通信的VLAN。

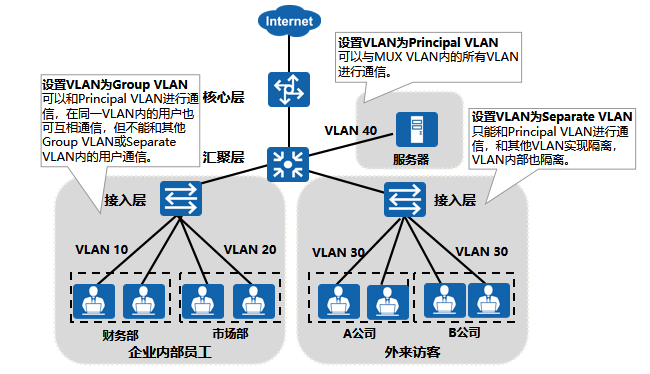

如图所示，根据MUX VLAN特性，解决方案如下：

企业管理员可以将服务器划分到Principal VLAN。

MUX VLAN技术中只能将一个VLAN设置为Separate VLAN，所以可以将外来访客划分到Separate VLAN。

由于可以将多个VLAN设置为Group VLAN，所以可以将企业员工划分到Group VLAN，企业内部不同部门之间通过划分到不同的VLAN进行隔离。这样就能够实现：

• 企业外来访客、企业员工都能够访问企业服务器。

• 企业员工部门内部可以通信，而企业员工部门之间不能通信。

• 企业外来访客间不能通信、外来访客和企业员工之间不能互访。

• 所有的子vlan都可以和主VLAN互通。

• 隔离VLAN和其他子VLAN不通，隔离VLAN内不能互通。

• 互通型子VLAN和其他子VLAN不通，互通型子VLAN内部可以互通。

配置命令为：

mux-vlan

进入VLAN 10，开启mux-vlan功能，此时VLAN 10将作为主VLAN

subordinate separate 200

将VLAN 200配置为隔离型。隔离VLAN有且只能存在一个。

subordinate group 300 400

将VLAN 300 400配置为互通型子VLAN，互通型子VLAN可以有多个。

[SW-GigabitEthernet0/0/1]port mux-vlan enable

接口开启mux-vlan功能，其他接口以此类推

如果流量经过的两个接口都启用了mux-vlan功能，那么会使用。Display mux-vlan表项作为控制选项

如果流量经过的两个接口有一个没有使用mux-vlan功能，那么会使用display port VLAN表项作为控制选项。
