新手小白必备之安装堆叠卡

在进行网络设备安装之前，正确的安装和配置堆叠卡是确保网络系统正常运行的重要步骤。以ES5D21VST000 堆叠卡举例，介绍堆叠后插卡的步骤和注意事项。在进行任何操作之前，请务必按照以下指引做好准备工作，并遵循操作注意事项。

安装前准备

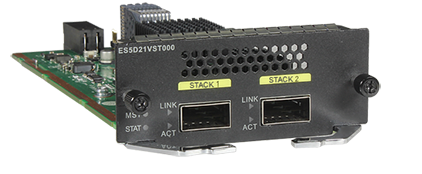

•安装部件准备：ES5D21VST000堆叠后插卡

•工具准备：十字螺丝刀、防静电腕带或防静电手套

操作注意事项

1.插卡的放置与搬运

•插卡放置于设备外时，注意轻拿轻放及ESD防护。插卡要水平放置，将有电子元器件的一面朝上，同时要确保水平面无其他异物。

•禁止放置在潮湿或阳光直晒的地方，确保插卡暂时存放区域的周围环境不会对插卡造成损害。

•搬运多块插卡时，禁止将插卡叠放在一起进行搬运，确保每次只对一块插卡进行操作。

2.插拔操作

•需做好防静电措施，禁止触摸电路板（PCB）表面。

•操作过程中，要对准导轨缓慢、平稳地插拔。要避免金属物体造成短路、操作工具放置不当等。

安装步骤

安装堆叠卡包括以下几个步骤：

1.佩戴好防静电腕带，并将其接地端插入机架上的ESD插孔。

2.设备下电并取下设备上的假面板。

3.将堆叠后插卡安装到设备上。将堆叠卡插入设备的后置插卡槽位中，闭合扳手，旋紧两端的松不脱螺钉，如图1所示。

4.设备上电。

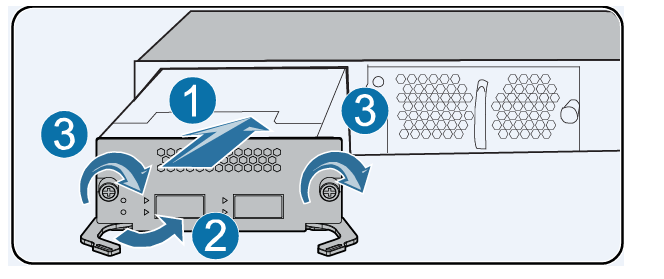

图1 堆叠卡安装方法示意图
