G V R P 协议组网

GVRP  GARP VLAN Registration Protocol〕    GARP VLAN 注册协议是GARP 所定义的一种应用 协议  它基于GARP 的协议机制动态维护交换机中的VLAN 信息 所有支持GVRP 特性的交换机能够接收来 自其他交换机的VLAN 注册信息 并动态更新本地的VLAN 注册信息 其中包括交换机上当前的VLAN 以 及 这些VLAN 包含了哪些端口等 而且所有支持GVRP 特性的交换机能够将本地的VLAN 注册信息向其他 交换机传播 以便根据需要使同一交换网内所有支持GVRP 特性的设备的VLAN 配置在互通性上达成一 致  通过GVRP 传播的VLAN 注册信息既包括本地手工配置的静态VLAN 信息 也包括来自其他交换机中的 动态VLAN 信息

对GVRP 特性的支持使得不同的交换机上的VLAN 信息可以由协议动态维护和更新 用户只需要对少 数交换机进行VLAN 配置即可应用到整个交换网络 无需耗费大量时间进行拓朴分析和配置管理 协议会 自动根据网络中VLAN的配置情况 动态地传播VLAN信息并配置在相应的端口上

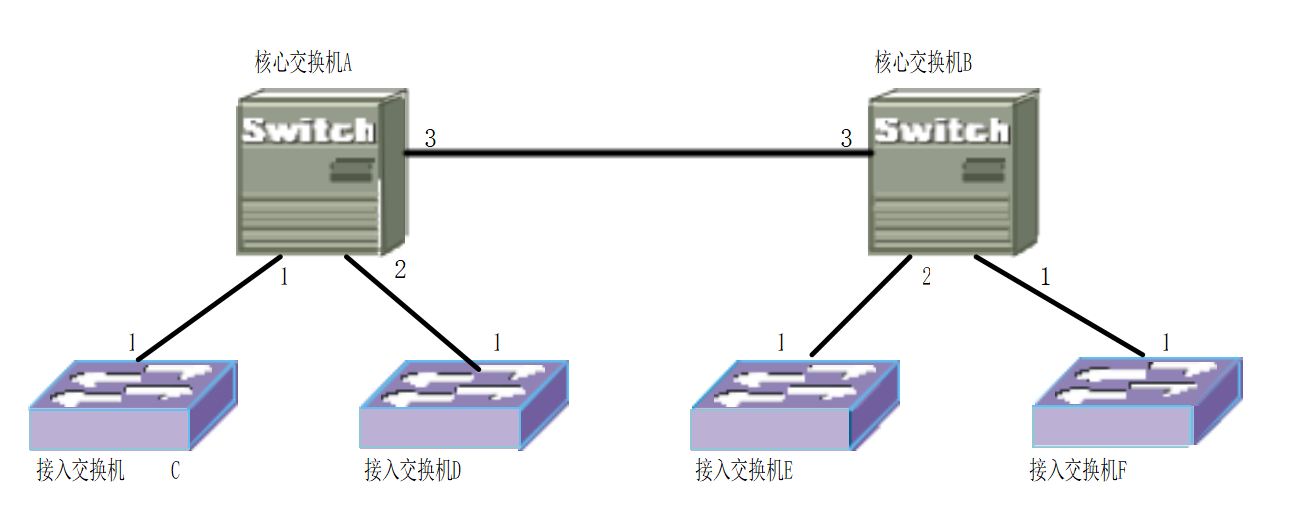

3 . 1 . 3   G V R P 协议组网方案

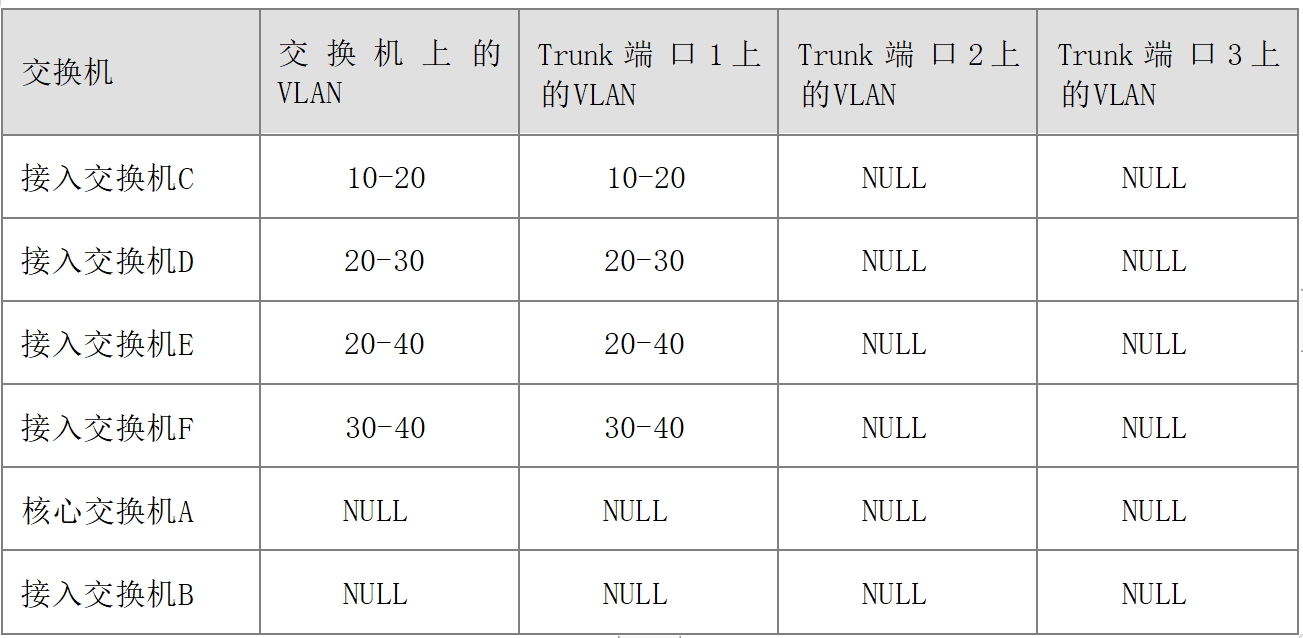

启动GVRP前交换机VLAN配置情况

在各个交换机中全局启动GVRP 并分别启动各个相连Trunk端口的GVRP  设置各个端口的GVRP

注册类型为缺省值Normal

那么启动GVRP后 所有启动GVRP的Trunk 端口将会根据协议学习到配置在其它交换机上的VLAN 并 将这些VLAN配置到相应的Trunk 端口上 那么整个网络中的VLAN配置情况如表4所示 其中除了各Trunk 端口所在的交换机本身配置的静态VLAN 外其它VLAN 都是通过GVRP 协议学习到的动态VLAN：

启动GVRP后交换机VLAN配置情况
