案例1

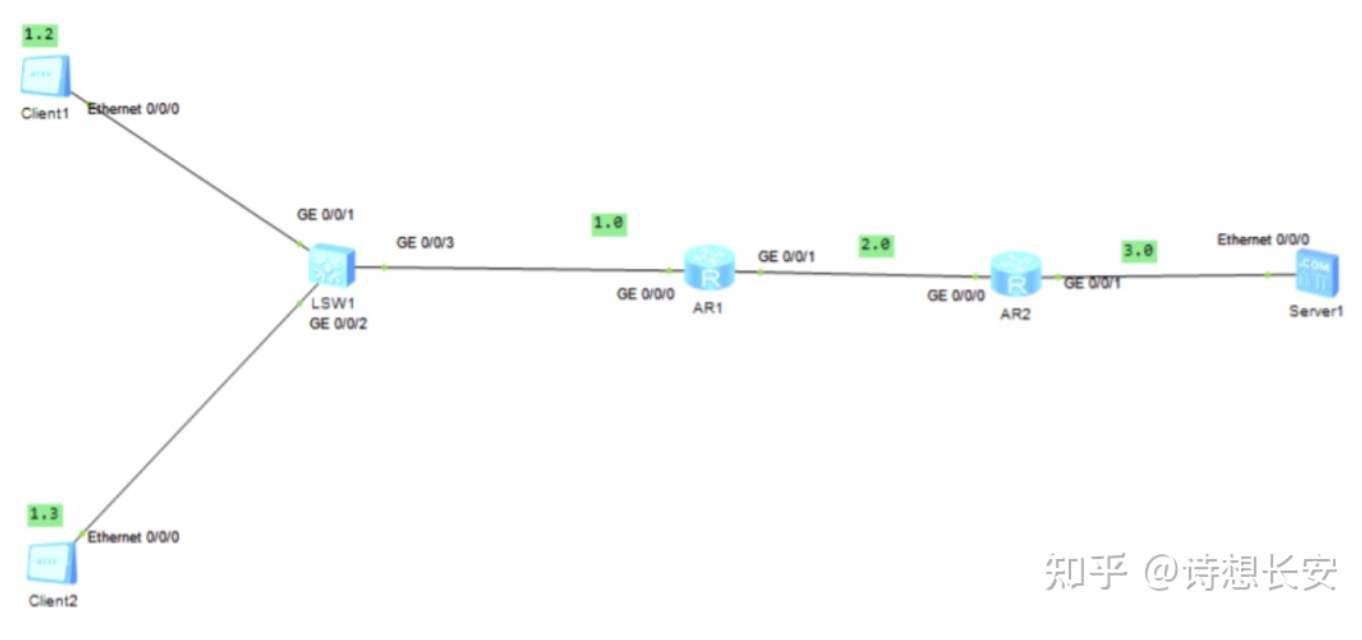

华为基本ACL列表编号为2000~2999，高级3000~3999，二层4000~4999，用户自定义5000~5999，基本ACL列表应用，配置IP与路由表省略，这里主要做ACL展示，该案例要求，允许1.2通过，禁止1.3通过：

R1：

[Huawei]acl 2000
[Huawei-acl-basic-2000]rule 1 permit source 1.1.1.2 0
[Huawei-acl-basic-2000]rule 1 deny source 1.1.1.3 0
[Huawei-acl-basic-2000]q
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]traffic-filter inbound acl 2000
[Huawei-GigabitEthernet0/0/0]q

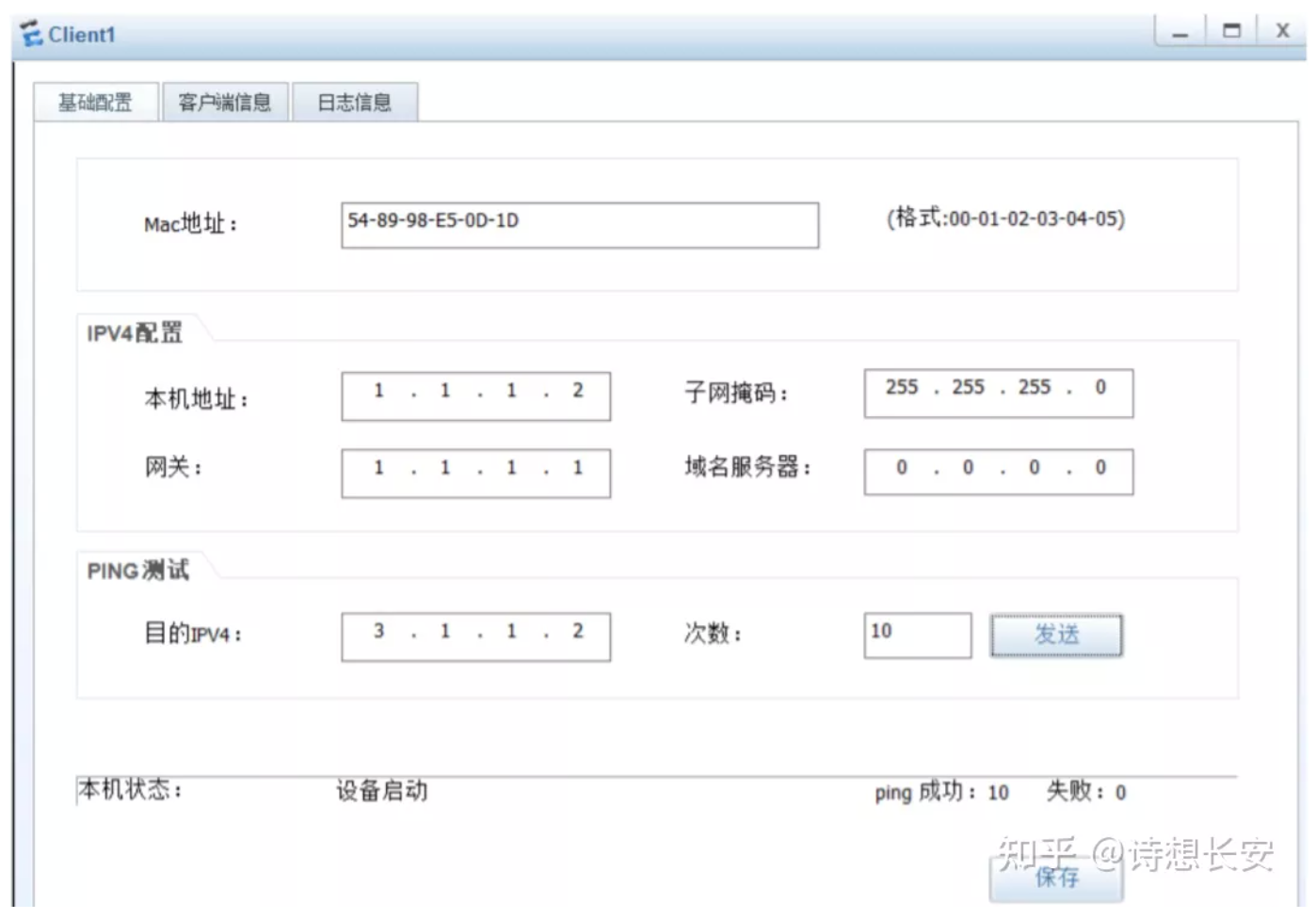

C1：

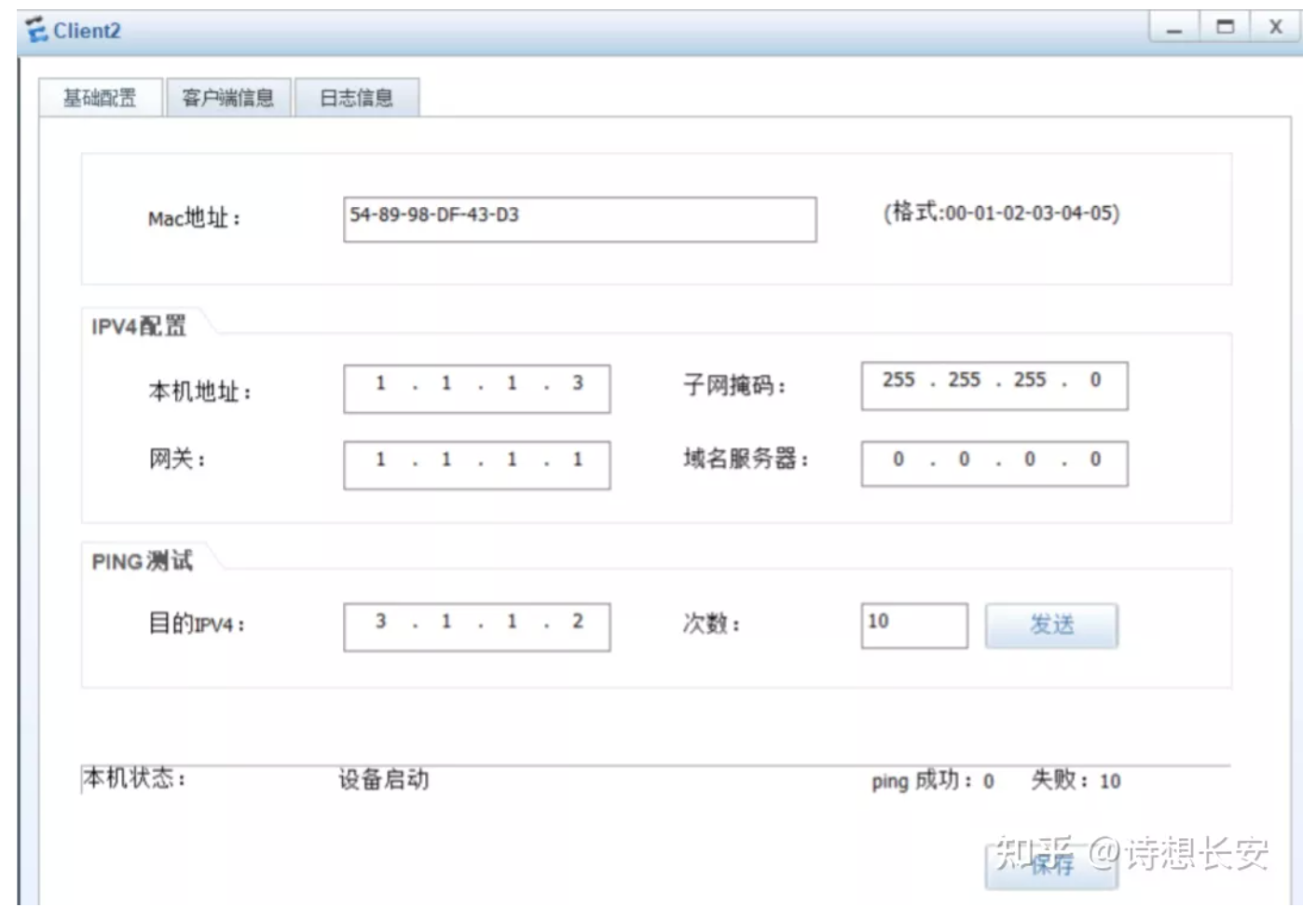

C2：

案例2

高级ACL列表应用，这里先删除之前的基本ACL列表：

[Huawei]undo acl 2000
[Huawei-GigabitEthernet0/0/0]undo traffic-filter inbound

创建高级ACL：

[Huawei]acl 3000
[Huawei-acl-adv-3000]rule 1 deny tcp source 1.1.1.3 0 destination 3.1.1.2 0 destination-port eq 80
[Huawei-acl-adv-3000]rule 2 permit tcp source 1.1.1.2 0 destination 3.1.1.2 0 destination-port eq 80
[Huawei-acl-adv-3000]q
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]traffic-filter inbound acl 3000

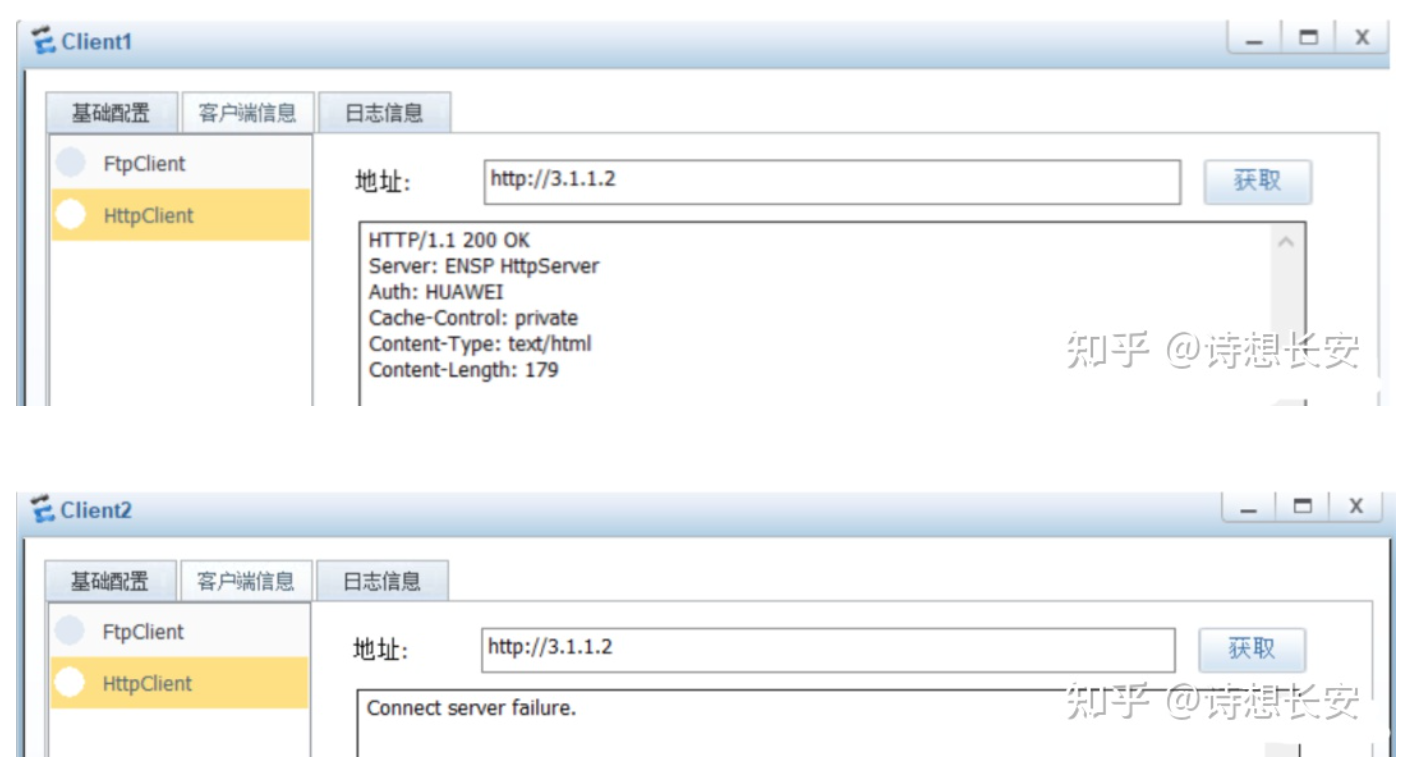

验证：

接上图，命名ACL：

[Huawei]acl name qwe
[Huawei-acl-adv-qwe]rule 1 permit icmp source 1.1.1.2 0 destination 3.1.1.2 0
[Huawei-acl-adv-qwe]rule 2 deny icmp source 1.1.1.3 0 destination any
[Huawei-acl-adv-qwe]q
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]traffic-filter inbound acl name qwe

案例3

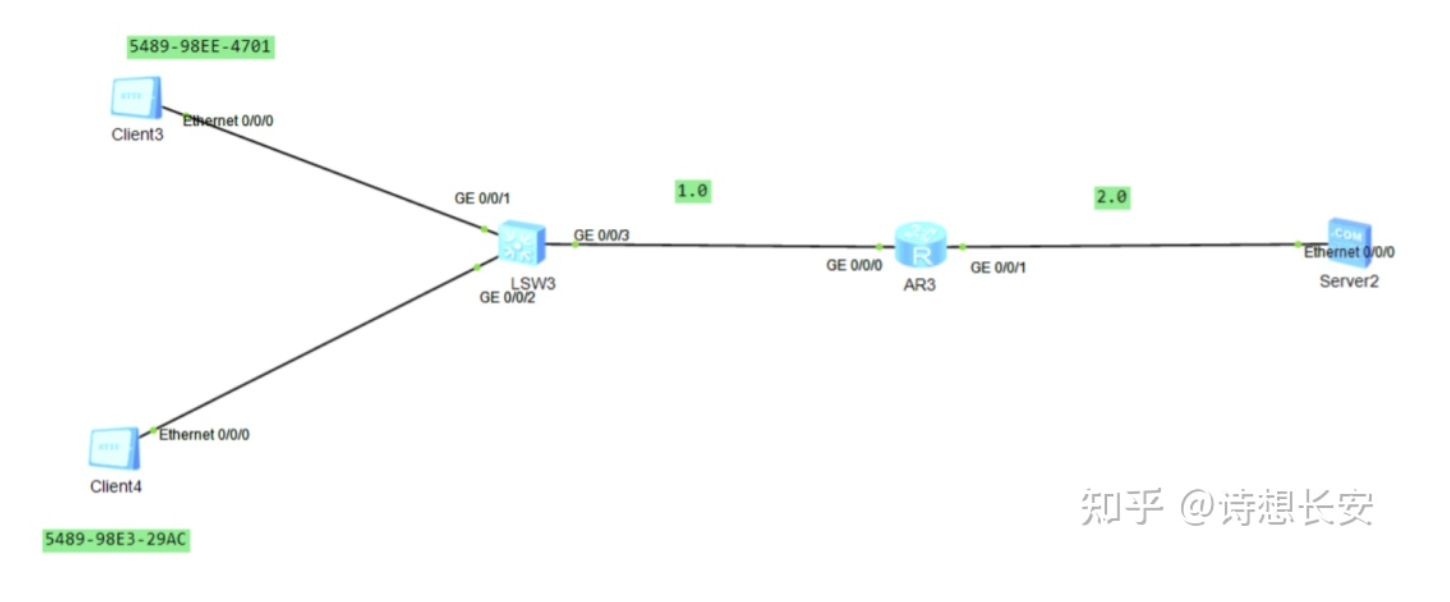

二层应用ACL

[Huawei]acl 4000
[Huawei-acl-L2-4000]rule 1 deny source-mac 5489-98EE-4701
[Huawei-GigabitEthernet0/0/0]traffic-filter inbound acl 4000
