DHCP中继原理

一般情况下，DHCP Server和DCHP Client都必须处于同一个网络中，这是因为DHCP的报文有些是以广播的形式发送，如果不位于同一个网络，则这些广播的报文就无法跨越三层路由设备传输。

而在有些情况下，DHCP服务必须跨越不同的网络，这时，我们就可以配置DHCP中继服务。

DHCP中继，其实就是在与DHCP Server不同而又需要申请DHCP服务的网络内，设置一个中继器，中继器在该网络中代替DHCP Server服务器接收DHCP Client的请求，并将DHCP Client发给DHCP Server的DCHP报文，以单播的形式发送给DHCP Server。

DHCP Server在收到由DHCP发送来的DHCP 报文后，同样会把响应的DHCP报文发送给DHCP 中继。这样，DHCP其实是充当了一个中间人的作用，起到了在不同的网络中运行DHCP的目的。

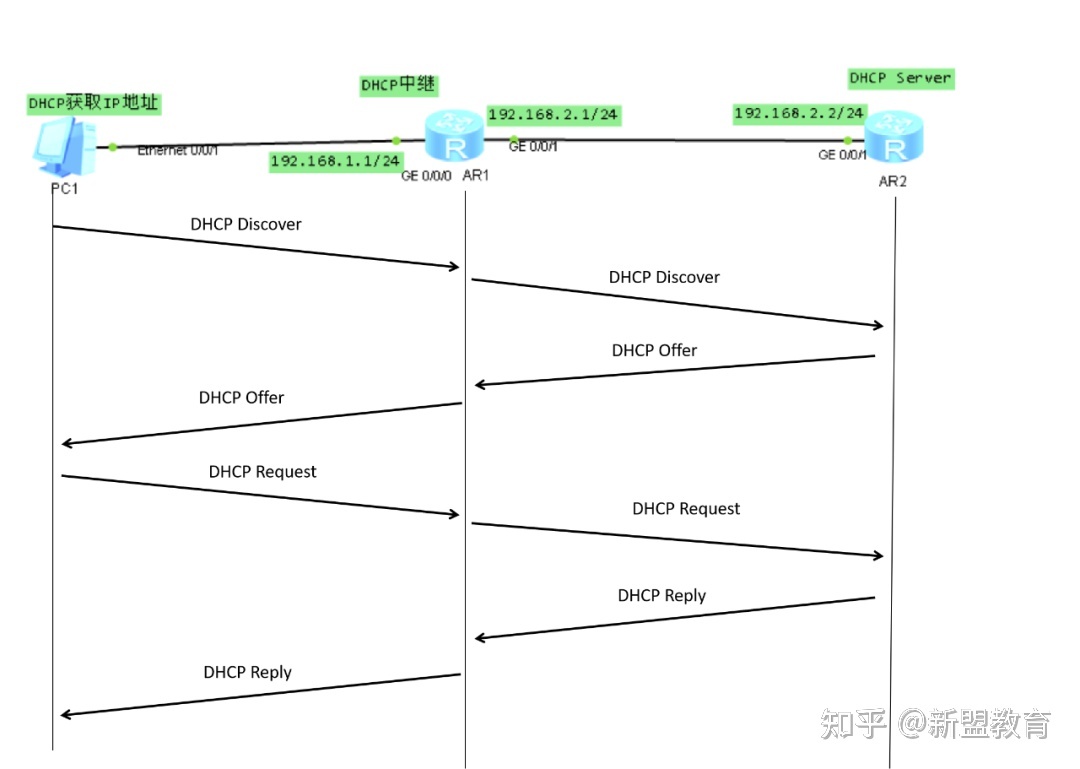

DHCP中继流程如下图所示：


在这里，要注意的是，DHCP中继会对DHCP Client发送的报文的源目IP地址进行改动，将本来的广播报文改变成单播报文，以使得DHCP报文可以跨三层路由设备传输。

实验需求及实验拓扑

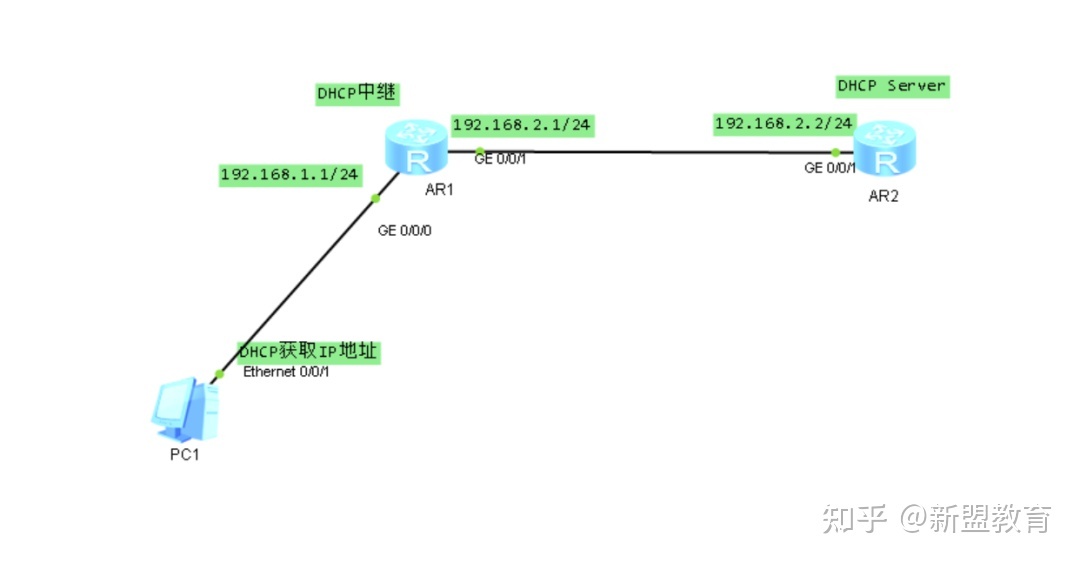

接下来，我讲利用华为eNSP模拟器，实地配置一个DHCP中继实验，实现DHCP功能，实验拓扑如下所示：


PC1需要使用DHCP的方式获取IP地址上网，但是现在网络中DHCP服务器为R2，与PC1不在一个网段内，现在要配置R1为DHCP中继器，以实现上述功能。

实验相关配置命令

（一）DHCP Server配置相关命令

在R2上，配置DHCP Server相关配置命令如下：

在全局模式上：

ip pool DHCP_TEST gateway-list 192.168.1.100  network 192.168.1.0 mask 255.255.255.0  dns-list 1.1.1.1

network表明了DHCP服务中的Client可用地址池，gateway-list表示了给DHCP Client发送的网关，该IP地址不会分配给DHCP Client。

在接口G0/0/1上：

interface GigabitEthernet0/0/1 ip address 192.168.2.2 255.255.255.0 dhcp select global

dhcp select global表示在该接口上配置DHCP Server。一般来说，采用DHCP中继的方式配置，ip pool中中的network范围必须和DHCP中继处于一个子网内，负责该接口不会响应传送的DHCP请求。

（二）DHCP 中继配置相关命令

在R1上，配置DHCP中继相关命令如下：

interface GigabitEthernet0/0/0 ip address 192.168.1.100 255.255.255.0  dhcp select relay dhcp relay server-ip 192.168.2.2

上述命令中，dhcp select relay表示在这个接口上配置DHCP中继功能，dhcp relay server-ip 192.168.2.2则表明了DHCP Server的IP地址。

（三）新手配置DHCP中继易犯错误

在完成上述配置后，DHCP就能够正常工作了吗？

大家可以试一试，完成上述配置后，DHCP依然不能正常工作。这也是新手在配置DHCP中继时常常犯的错误。对于R1，目前已经能够正常运行DHCP中继功能，对于R2，也已经能够正常运行DHCP Server功能。

但是，很可惜，由于在R2收到R1发送的DHCP报文后，想要发送DHCP响应报文的时候，却发现自己的路由表中没有192.168.1.0网段的路由信息，因此，R2就不知道应该将该DHCP响应报文该发送给谁，因此R2就不会发DHCP响应报文。

为了解决上述问题，可以在R2上简单的配制一条静态路由，这样实验中的DHCP功能就正常了。配置命令如下：

ip route-static 192.168.1.0 255.255.255.0 192.168.2.1

实验结果

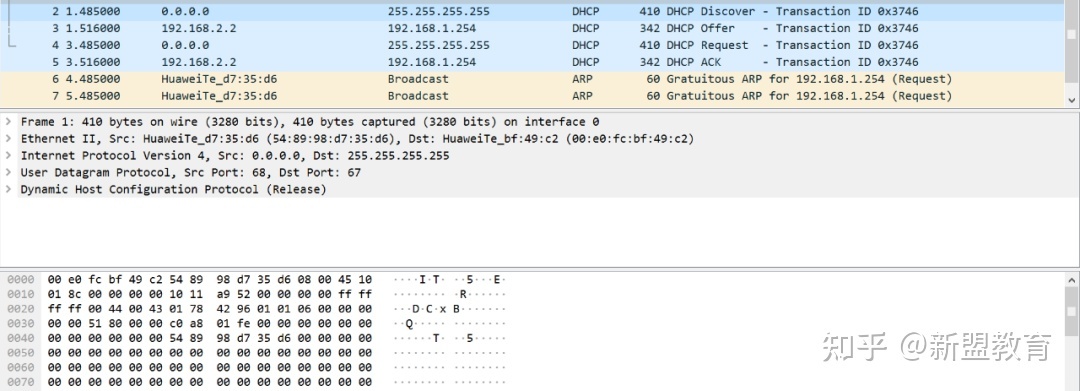

（一）DHCP Client与DCHP中继之间报文交互

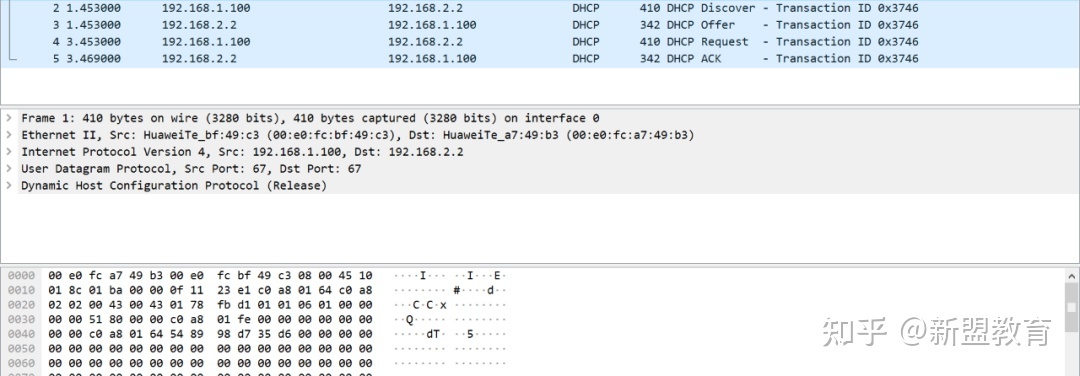

（二）DHCP中继与DHCP Server之间报文交互

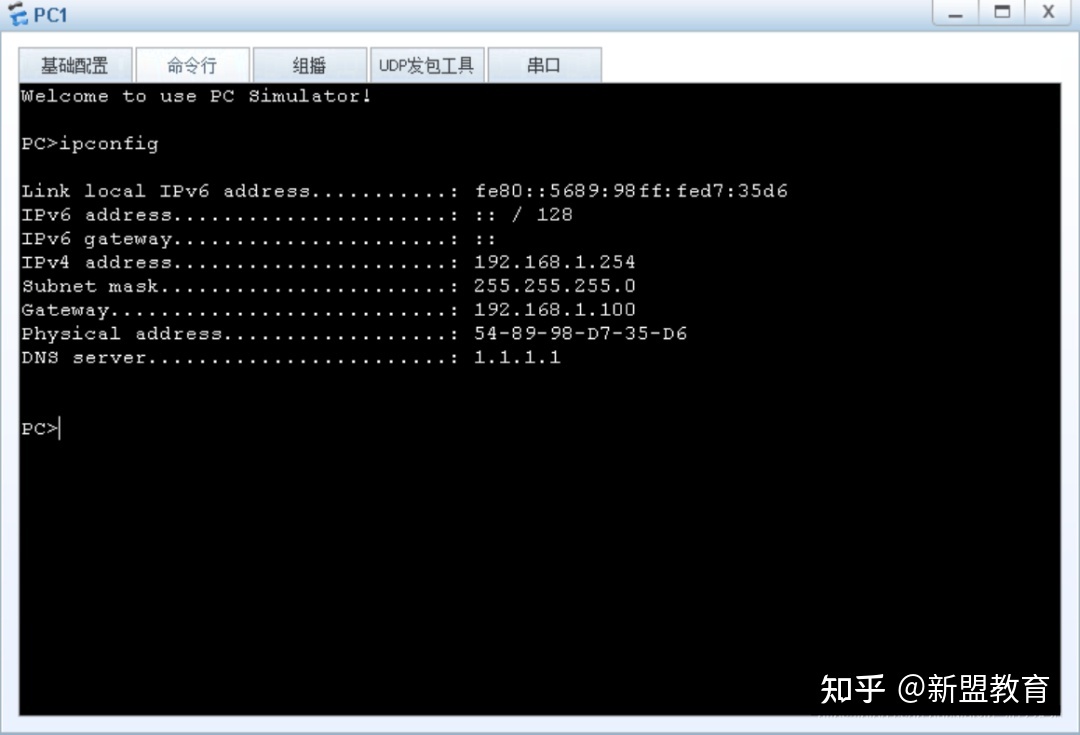

（三）查看PC状态

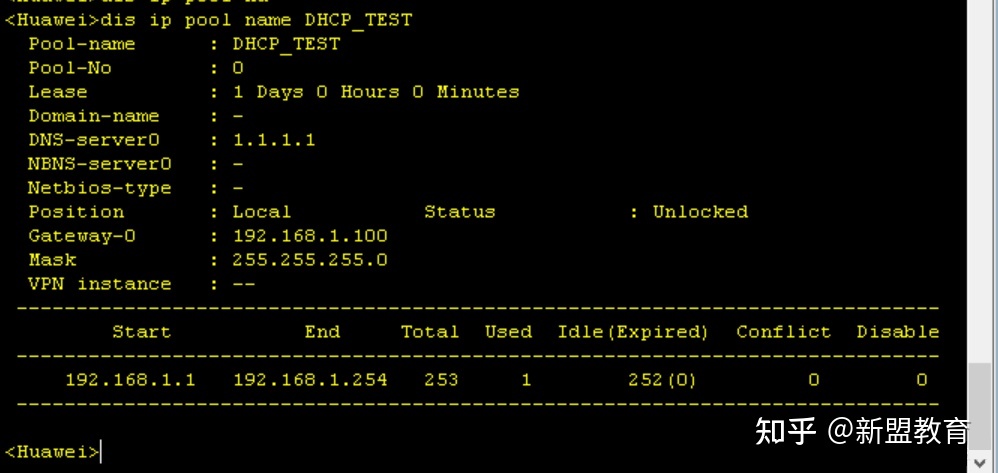

（四）查看DHCP分配状态
