首先假设所有设备接入设备很久且无再次通信（免费ARP产生的ARP缓存表已经老化，现PC1及路由器的ARP缓存表均已经为空，但是这些广播使得交换机的MAC地址表已经全部形成）

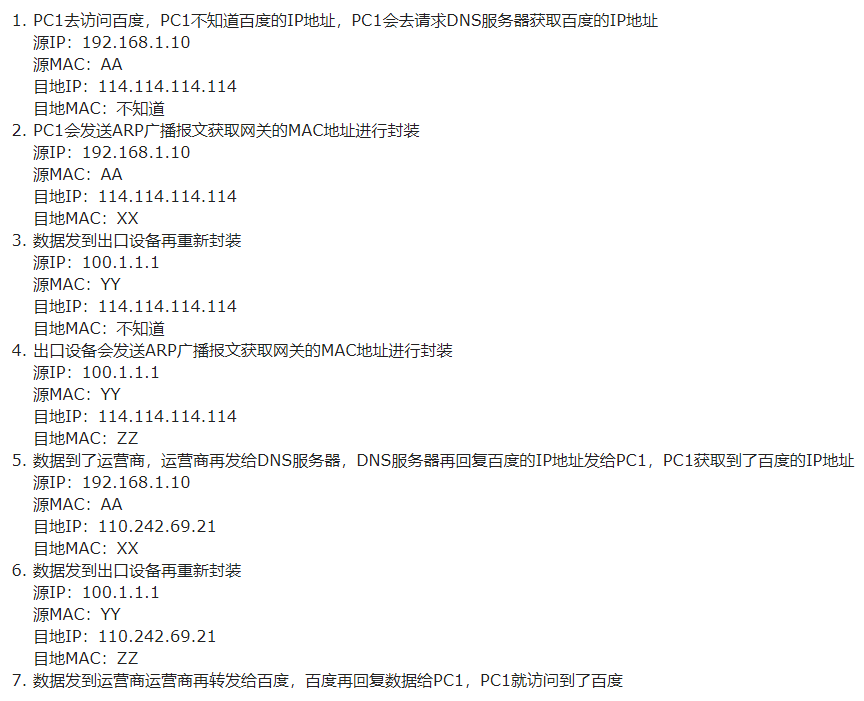

1.PC1 -->百度（www.biadu.com）
PC1需要封装
S-IP:192.168.1.10
D-IP:(未知，但已知其域名) -> 经过下述1.1得到百度IP地址110.242.69.21
S-MAC:AA
D-MAC: (未知) -> 在获得到目的IP后发现，不在同一网段，应先寻找网关，网关MAC经过1.1.1得到XX
1.1通过DNS服务器查询百度域名所对应的IP地址
PC1需要封装
S-IP:192.168.1.10
D-IP:114.114.114.114（PC1已配置DNS服务器IP地址）
S-MAC:AA
D-MAC: (未知) -> 在这里经过PC1分析发现源目IP不在同一网段，应先寻找其网关，但网关 MAC仍然未知 -> 经过1.1.1得到网关MAC :XX
经过上述步骤到达网关
1.2网关访问下一跳路由
网关路由需要封装（拆二看三）
S-IP:192.168.1.1（网关只看不拆）
D-IP:114.114.114.114（网关只看不拆）
S-MAC:YY（网关重新封装，通过查询路由表找到下一跳的出接口及其下一跳路由IP）
D-MAC:未知 -> 此时又要通过ARP地址解析协议（通过路由表已知目的IP）找到目的MAC，步骤和1.1.1类似不再赘述，这里求得目的MAC为ZZ，并且网关路由将下一跳路由对应的IP和MAC计入ARP缓存表，同样下一条路由也将网关路由的IP和MAC地址计入自身ARP缓存表
1.3下一跳路由访问DNS服务器
下一跳路由需要封装
S-IP:192.168.1.10（下一跳路由只看不拆）
D-IP:114.114.114.114（下一跳路由只看不拆）
S-MAC:EE（下一跳路由重新封装，通过查询路由表发现是直连路由即下一跳就是目的IP，从路由表中可得到到目的IP的出接口，老师这里并未在图中给出 出接口MAC这里假设为EE）
D-MAC:未知 -> 此时又要通过ARP地址解析协议（通过路由表已知目的IP）找到目的MAC，步骤和1.1.1类似不再赘述，这里求得目的MAC为FF（同样老师没有给出假设为FF），并且下一跳路由将DNS服务器对应的IP和MAC计入ARP缓存表，同样DNS服务器也将下一跳路由的IP和MAC地址计入自身ARP缓存表
到这里PC1已经成功访问到DNS服务器，DNS服务器在回复PC1的过程中，由于ARP缓
存表已经完善，所以回复时可省去所有的ARP步骤（速度很快未老化）剩下的按照逆路
程返回即可，源目IP源目MAC和以前相反不再赘述。
到这里PC1已经得到了百度的IP地址110.242.69.21，并将其计入PC1的DNS缓存表中
1.1.1通过ARP地址解析协议寻找网关MAC
PC1需要封装（ARP请求报文-广播）
S-IP:192.168.1.10
D-IP:192.168.1.1（PC1已配置网关IP地址）
S-MAC:AA
D-MAC:全FF（广播报文）
通过交换机的泛洪发送我是IP：192.168.1.10；MAC：AA请问IP为192.168.1.1的MAC是多少，在网关收到发现询问的是自己时会单播回复自己的MAC给 PC1，并且路由网关会将PC1的IP及其MAC计入自己的ARP缓存表中
网关路由需要封装（ARP回应报文-单播）
S-IP:192.168.1.1
D-IP:192.168.1.10（网关通过ARP请求报文已知）
S-MAC:XX
D-MAC:AA（网关通过ARP请求报文已知）
PC1收到回复后会将网关IP及其MAC计入自己的ARP缓存表中
2.1 PC1 -->百度（110.242.69.21）
PC1需要封装
S-IP:192.168.1.10
D-IP:110.242.69.21
S-MAC:AA
D-MAC:XX（通过分析不在同一网段应该先访问网关，网关MAC已在ARP缓存表中）
2.2网关->下一跳路由
网关需要封装
S-IP:192.168.1.10（网关只看不拆）
D-IP:110.242.69.21（网关只看不拆）
S-MAC:YY（网关重新封装，通过查询路由表找到下一跳的出接口及其下一跳路由IP）
D-MAC:ZZ（网关重新封装，通过ARP缓存表找到下一跳路由IP所对应的MAC）
2.3下一跳路由->百度
下一跳路由需要封装
S-IP:192.168.1.10（下一跳路由只看不拆）
D-IP:110.242.69.21（下一跳路由只看不拆）
S-MAC:CC（下一跳路由重新封装，通过查询路由表发现为直连路由下一跳即可到达目的IP， 并找到出接口）
D-MAC:未知 此时又要通过ARP地址解析协议（通过路由表已知目的IP）找到目的MAC，步骤和1.1.1类似不再赘述，这里求得目的MAC为DD，并且下一跳路由将百度对应的IP和MAC计入ARP缓存表，同样百度服务器也将下一跳路由的IP和MAC地址计入自身ARP缓存表
到这里百度服务器收到了来自PC1的消息，要对PC1进行回复，在回复过程中按原路程返回，此时源目IP，源目MAC全部相反，并且由于ARP缓存表的完善，不再进行ARP地址解析
