HCIE-Datacom121期第20节课 BGP EVPN实验作业

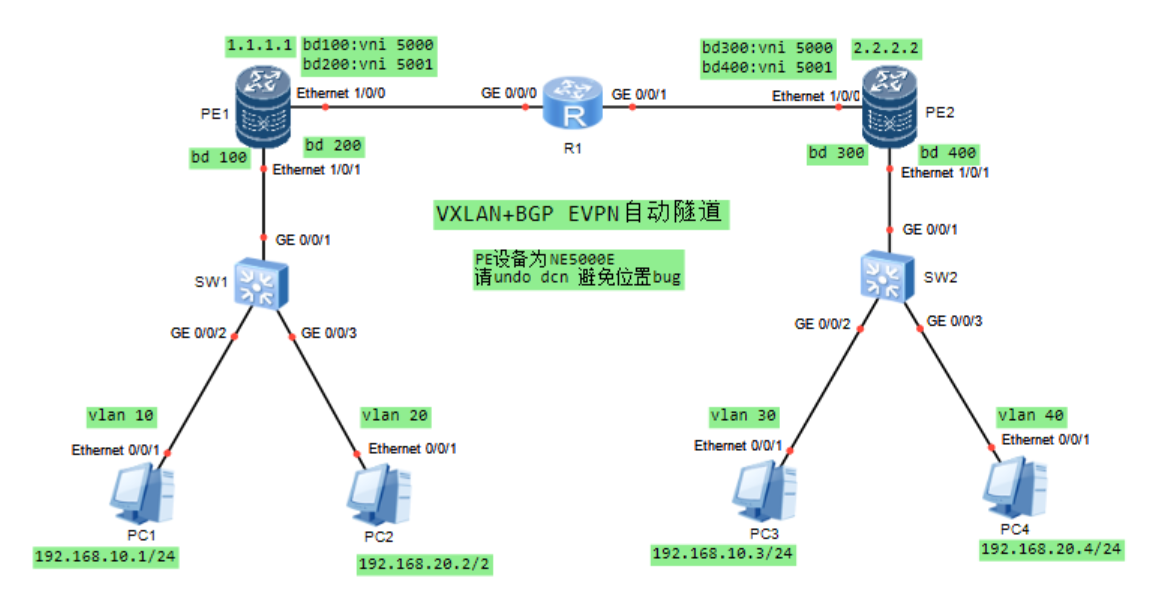

实验需求1:同子网二层vxIan隧道互通。

1.在PEI/p/PE2设备之间配置公网IGP,要求PE1和PE2环回口互通

2.PE1和PE2建立BGPEVPN邻居关系

bgP100

router-id 1.1.1.1

undo defauIt ipv4-unicast

peer 2.2.2.2 as-number100

peer 2.2.2.2 connect-interface Loopback 0

12vpn-family evpn

undo policy vpn-target

peer2.2.2.2 enable

peer2.2.2.2 advertise encap-type vxlan

//向邻居通告vxlan封装的路由

3.PE1和PE2创建EVI,使用bd-mode

evpn vpn-instance 1 bd-mode

route-distinguisher1:1

vpn-target1:1export-extcommunity

vpn-target1:1import-extcommunity

4.PE1和PE2创建BD,并绑定EVI。

bridge-domain100

Vxlanuni 5000 spIit-horizon-mode

epnbinding vpn-instance 1

//创建VNI并关联BD,然后按照水平分割方式进行转发

5.PE1和P2上配置NVE

interfaceNve1

source1.1.1.1

vni5000 head-end peer-list protocol bgp

//头部复制列表通过bgp自动获取。

6.PE1和PE2上配置VAP,SW1和SW2上配置VLAN。

interfaceEthernet1/O/1.10 mode12

encapsu1ation dot1q vid10

rewrite pop single

bridge-domain 100

//使用二层子接口,把对应V1an绑定到BD。

注意:弹出VIan标签命令可能出bug失效,导致实验失败。

若抓包时发现Vxlan流量依旧携带vid,则需要重新配置rewrite命令

------------------------------------------------------------------------------

实验需求2不同子网分布式网关互通。

1.PE1和PE2上分别创建VRF，并设置三层vni

PE1:

ip vpn-instance 1

ipv4-family

route-distinguisher 1:1

vxlan vni 1000

PE类似，需使用相同vni。

2.PE1和PE2上分别创建三层网关

PE1:

interface Vbdif100

ip binding vpn-instance 1

ip address 192.168.10.254 24

arp distribute-gateway enable //分布式网关，不学习网络侧ARP信息

arp collect host enable //收集主机ARP信息生成irb路由

3.PE1和PE2向对方发送irb路由

bgp 100

12vpn-family evpn

policy vpn-target

peer 2.2.2.2 advertise irb

4.设置合适的RT

PE1:

ip vpn-instance 1

vpn-target 2:2 import-extcommunity evpn

PE2:

ip vpn-instance 1

vpn-target 1:1 import-extcommunity evpn

//irb路由携带的是EVI的ERT（出向RT），在VRF中需要使用相同的IRT（入向RT）

才能将irb路由引入三层vrf路由表。
